进口汽车>>正时皮带拆装及正时图>>大众 |
Passat 1.9 TDI AJM/ATJ发动机 |
|
VOLKSWAGEN
车 型:Lupo 3L 1.2 TDI;Lupo 1.4 TDI;Polo 1.4 TDI;Golf/Bora 1.9 TDI Passat 1.9 TDI;Sharan 1.9 TDI 年 款:1999-2001 发动机代号:AJM,AMF,ANU,ANY,ATD,ATJ,AUY 拆卸 1.拆卸:
2.Passat:在围板的前部安装支撑导向器3,工具号3369。 3.Passat:向前滑动前围板。 4.拆卸:
5.举升并支撑住汽车前部。 6.拆卸:
7.从气缸盖罩拆下燃油管。 8.支撑发动机。 9.拆卸:
10.稍微降低发动机。 11.拆卸:

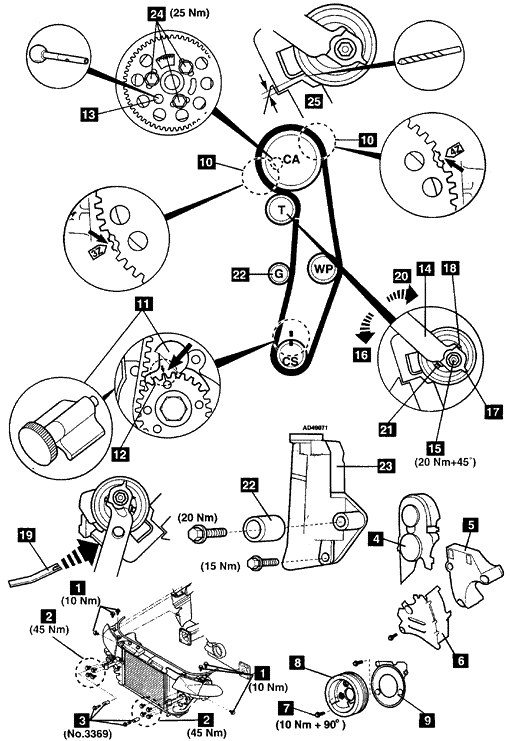

12.顺时针转动曲轴到第一缸上止点位置。确保正时标记与凸轮轴链轮毂上的凹槽对齐(如图中10所示):
注意:凹槽位于凸轮轴链轮齿后面。 13.使用工具11锁止曲轴。工具号T10050。 14.确保正时标记12对齐。 15.使用工具13锁止凸轮轴。工具号3359. 16.用双销扳手14固定张紧器。工具号3387。 17.松开张紧器螺母15。 18.逆时针转动皮带张紧器(如图中16所示)。确保凸缘与挡块17和18对齐。 19.使用工具19锁止自动张紧器装置。工具号T10008。 20.顺时针转动皮带张紧器(如图中20所示)。确保凸缘与挡块17和21对齐。 21.拆卸:
安装 1.确保凸轮轴用工具13锁止。 2.确保曲轴锁止工具11位于正确位置。 3.确保正时标记12对齐。 4.松开凸轮轴链轮螺栓24。 5.将凸轮轴链轮与长孔中央的螺栓对齐。用手拧紧螺栓24。 6.按下列顺序安装正时皮带:
7.安装:
8.逆时针慢慢地转动皮带张紧轮(如图中16所示)。使用工具3387。在没有压力时拆下锁止工具19。 9.顺时针慢慢地转动皮带张紧轮(如图中20所示)。插入钻头。确保尺寸如下所示(见25):
注意:发动机必须冷机。 10.拧紧张紧器螺母15。拧紧力矩:25牛·米+45°。 11.拧紧凸轮轴链轮螺栓24。拧紧力矩:25牛·米。 12.拆卸:
13.顺时针慢慢地转动曲轴两圈到第一缸上止点位置。 14.锁止曲轴,见图中11。 15.确保正时标记12对齐。 16.确保锁止工具13能顺利地插入到凸轮轴链轮中。 17.如果不能顺利插入:松开凸轮轴链轮螺栓24。转动链轮毂直到锁止工具13能被插入。拧紧螺栓24。拧紧力矩:25牛·米。 18.插入钻头。确保尺寸正确(见25):
19.如果尺寸不正确:松开张紧器螺母15。转动皮带张紧器直到尺寸正确(见图中25)。拧紧张紧器螺母15。拧紧力矩:20牛·米+45°。 20.拆卸:
21.按与拆卸时相反的顺序安装部件。 22.拧紧曲轴皮带轮螺栓7。拧紧力矩:10牛·米+90°。 |
|
|
|
