Golf 1.9 SDI

车      型：Polo Classic 1.7/1.9 SDI；Polo Classic 1.9 TDI；

           Golf/Vento 1.9 SDI；CADDY 1.7/1.9 SDI

年      款：1995-2001

发动机代号：AEY,AFN,AHB,AHU,AKW,ALE

拆卸

1.拆卸：

• 空气滤清器
• 辅助驱动带
• 辅助驱动带张紧器
• 上正时皮带罩1
• 气缸盖罩

2.转动曲轴到第一缸上止点。确保飞轮正时标记2对齐。

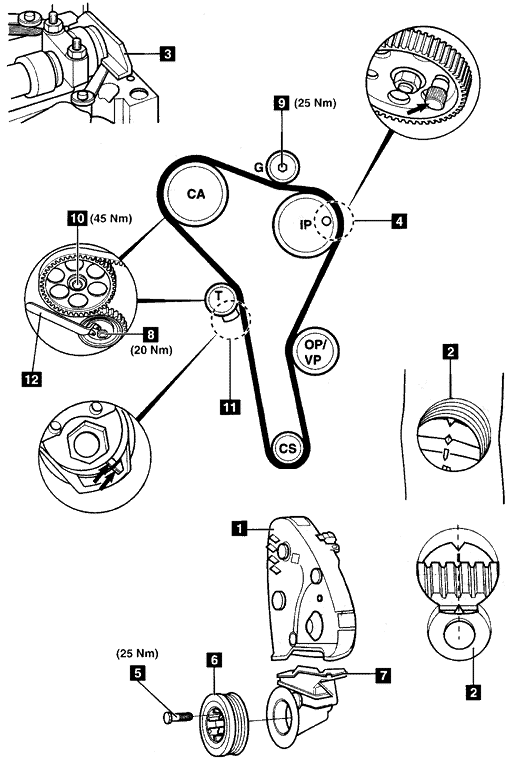

3.将调整杆2065A安装到凸轮轴后部，见图中3。使用测隙规使凸轮轴居中。

4.使用工具4锁止喷油泵链轮。工具号2064。

5.拆卸：

• 水泵皮带轮
• 曲轴皮带轮螺栓5
• 曲轴皮带轮6
• 下正时皮带罩7

6.松开张紧器螺母8。逆时针转动张紧器使其与皮带分开。轻轻拧紧螺母。

7.拆卸：

• 导轮9
• 正时皮带

注意：如果要再次使用正时皮带，请在皮带上用粉笔标出转动方向。

安装

1.确保飞轮正时标记2对齐。

2.确保凸轮轴调整杆安装正确(见图中3)。

3.确保锁止销正确位于喷油泵链轮中（见图中4）。

4.将凸轮轴链轮10松开半圈。

5.在正时皮带后罩上的孔中使用冲头，以从锥体上松开链轮。确保链轮能在锥体上转动。

6.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带是绷紧的。

7.安装导轮9。拧紧螺栓到25牛·米。

8.从喷油泵链轮上拆下锁止销。

9.松开张紧器螺母8。

10.使用扳手12顺时针转动自动张紧器，直到凹槽与张紧器上的凸起标记11对齐。使用Matra V.159扳手。

11.将张紧器螺母8拧紧至20牛·米。

12.确保飞轮正时标记2对齐。将凸轮轴链轮10拧紧至45牛·米。

13.拆下凸轮轴调整杆3。

14.顺时针转动曲轴两圈直到正时标记2对齐。

15.确保凸轮轴调整杆能被安装(见图中3)。

16.确保锁止销能被插入到喷油泵链轮（见图中4）。

17.确保凹槽与张紧器凸起标记2对齐。

18.如果没有对齐：重复张紧过程。

19.对皮带施加拇指压力。张紧器标记应该离开对准位置11。

20.释放皮带上的拇指压力。张紧器应该重新对齐11。

21.安装：

• 下正时皮带罩7
• 曲轴皮带轮6
• 曲轴皮带轮螺栓5

22.拧紧曲轴皮带轮螺栓5。拧紧力矩：25牛·米。

23.按与拆卸时相反的顺序安装部件。
