进口汽车>>正时皮带拆装及正时图>>大众 |
Golf 1.9 SDI/TDI |
|
VOLKSWAGEN

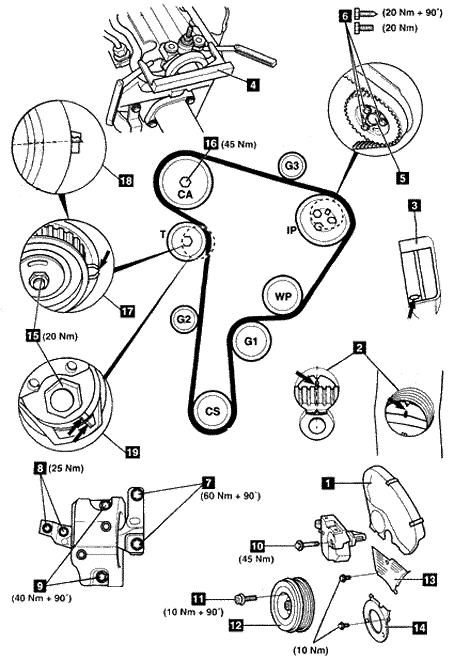

车 型:Polo 1.9 TDI;Polo Classic 1.9 SDI/TDI;Golf/Bora 1.9 SDI/TDI; New Beetle 1.9 TDI;Caddy 1.9 TDI 年 款:1997-2001 发动机代号:AGP,AGR,AHF,ALH,AQM,ASV, 拆卸 1.举升并支撑汽车前部。 2.拆卸:
3.转动曲轴到第一缸上止点位置。 4.确保正时标记对齐。手动变速器:2。自动变速器:3。 5.安装调整杆4到凸轮轴后部。工具号3418。 6.使用测隙规使凸轮轴居中。 7.使用工具5锁止喷油泵链轮。工具号3359。 8.松开喷油泵链轮螺栓6。 注意:不要松开喷油泵链轮轮毂螺母。 9.支撑住发动机。 10.拆下:
11.松开张紧器螺母15。 12.SDI:逆时针方向转动张紧器,使之离开皮带。使用六角扳手。 13.TDI:逆时针方向转动张紧器,使之离开皮带。使用扳手Matra V.159。 14.稍微拧紧张紧器螺母15。 15.拆下正时皮带。 注意:如果重复使用皮带,用粉笔在皮带上标记出转动方向。 安装 1.确保正时标记对齐。手动变速器:2。自动变速器:3。 2.确保凸轮轴调整杆4正确地安装。 3.确保锁止销5正确地位于喷油泵链轮中。 4.将凸轮轴链轮螺栓11松开1/2圈。 注意:松开链轮螺栓时,不要用调整杆固定凸轮轴。 5.从锥体上松开链轮。
6.拆下:
7.从喷油泵链轮上拆下螺栓6。按照如下步骤进行:
8.对齐喷油泵链轮,螺栓处于槽孔的中心。 9.按照以下顺序安装正时皮带:
注意:轻轻转动喷油泵链轮以啮合正时皮带齿。 10.确保皮带在链轮之间绷紧。 11.将凸轮轴链轮安装到皮带上,然后将带有皮带的链轮装到凸轮轴末端。 12.安装凸轮轴链轮螺栓16。 13.稍微拧紧凸轮轴链轮螺栓16。 14.拧松张紧器螺母15。 15.SDI:顺时针转动张紧轮,直到指针17与底板上的槽对齐。使用六角扳手。 16.TDI:顺时针方向转动张紧轮如下:
17.如果张紧轮转动过度:逆时针充分转动并重复张紧步骤。 18.将张紧器螺母15拧紧至20牛顿米。 注意:确保张紧器定位片正确啮合。 19.确保正时标记对齐。手动变速器:2。自动变速器:3。 20.将凸轮轴链轮螺栓16拧紧至45牛顿米。 注意:拧紧链轮螺栓时不要用调整杆固定凸轮轴。 21.暂时将喷油泵链轮螺栓6拧紧到20牛顿米。 注意:不要再多拧90度。 22.拆下:
23.顺时针转动曲轴两圈直到正时标记对齐。手动变速器:2。自动变速器:3。 24.确保凸轮轴调整杆4能够被安装。 25.确保锁止销5能够被插入喷油泵中。将螺栓6再拧90°。 26.如果不能:拧松喷油泵链轮螺栓6。转动链轮轮毂直到锁止销能被插入。 27.如下拧紧喷油泵链轮螺栓:
28.SDI:确保指针与底板上的槽对齐,见图中17。 29.TDI:ALH,AT:指针与张紧器底板上的凸起部分对齐,见图中18。除ALH,AT之外:确保槽与张紧器上的凸起标记对齐,见图中19。 30.如果没有对齐:重复张紧步骤。 31.在皮带上用手指压。张紧器标记应离开对齐位置17、18、19。 32.释放压力,张紧器标记应重新对齐。 33.安装:
34.将右发动机座架螺栓10拧紧到45牛顿米。 35.按照与拆卸时相反的顺序安装其余部件。 36.拧紧:
37.拧紧曲轴皮带轮螺栓11。拧紧力矩:10牛顿米+90°。 |
|
|
|
