Golf 1.9 TD/TDI自动张紧器 |
|
VOLKSWAGEN
车 型:Golf/Vento 1.9 TD/TDI;Passat 1.9 TD/TDI(→1996) 年 款:1991-2001 发动机代号:自动张紧器 AAZ,AFN,AHU,ALE,1Z,AVG 拆卸 1.拆卸:

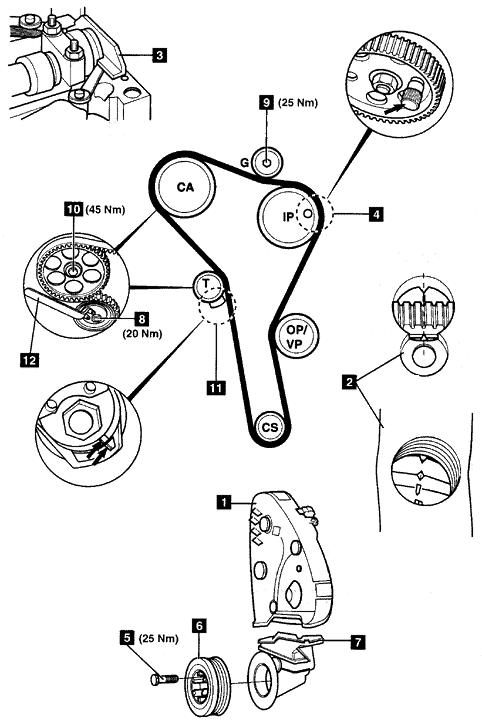

2.转动曲轴到第一缸上止点位置。确保飞轮正时标记2对齐。 3.将调整杆2065A安装到凸轮轴后部(见图中3)。用测隙规使凸轮轴居中。 4.使用工具4锁止喷油泵链轮。工具号2064。 5.拆卸:
6.松开张紧器螺母8。逆时针转动张紧器,使之与皮带分开。轻轻拧紧螺母。 7.除AAZ外:拆下导轮9。 8.拆下正时皮带。 注意:如果要再次使用正时皮带,请在皮带上用粉笔标出其转动方向。 安装 1.确保飞轮正时标记2对齐。 2.确保凸轮轴调整杆安装正确(见图中3)。 3.确保锁止销正确位于喷油泵链轮中(见图中4)。 4.将凸轮轴链轮螺栓10松开半圈。 5.在正时皮带后罩上的孔中使用冲头将链轮从锥体上松开。确保链轮能在锥体上转动。 6.从曲轴链轮开始,按逆时针方向安装正时皮带。确保在链轮之间的皮带是紧绷的。 7.除AZZ发动机车型外:安装导轮。将螺栓9拧紧至25牛·米。 8.从喷油泵链轮上拆下锁止销4。 9.松开张紧器螺母8。 10.使用扳手12顺时针转动自动皮带张紧器,直到凹槽与张紧器上标记11对齐。工具号MATRA V.159。 11.将张紧器螺母8拧紧至20牛·米。 12.确保飞轮正时标记2对齐。将凸轮轴链轮螺栓10拧紧至45牛·米。 13.拆下凸轮轴调整杆3。 14.顺时针转动凸轮轴两圈直到正时标记2对齐。 15.确保凸轮轴调整杆3能被安装。 16.确保锁止销4能插入喷油泵链轮。 17.给皮带施加拇指压力。张紧器标记应该从离开对齐位置11。 18.释放皮带上的拇指压力。张紧器标记应该再次对齐。如果没有对齐:重复张紧过程。 19.安装:
20.将曲轴皮带轮螺栓5拧紧至25牛·米。 21.按与拆卸时相反的顺序安装其余部件。 |
|
|
|
