Passat 1.9 TDI单级喷油泵链轮

车      型：Passat 1.9 TDI；Sharan 1.9 TDI

年      款：1995-2001

发动机代号：单片喷油泵链轮

            1Z，AFN，AHH，AHU，AVG

拆卸

1.Passat-拆卸：

• 前保险杠
• 前围板与空气滤清器之间的进气管
• 前围板螺栓13与14

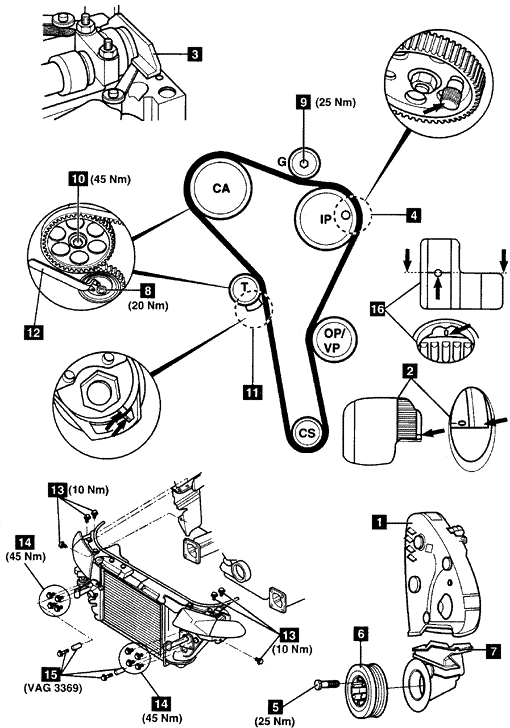

2.在前围板内安装支架导轨3369(见图中15)。

3.向前滑动前围板。

4.Sharan:

• 支撑发动机
• 拆下发动机座架

5.所有车型-拆卸：

• 辅助驱动带
• 辅助驱动带张紧器
• 上正时皮带罩1
• 气缸盖罩

6.转动曲轴到第一缸上止点位置。

7.将调整杆2065A安装到凸轮轴后部（如图中3所示）。使用测隙规对准凸轮轴。

8.使用工具4锁止喷油泵链轮。工具号2064。

9.拆卸：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6
• 下正时皮带罩7

10.松开张紧器螺母8。逆时针转动张紧器，使之与皮带分开。轻轻拧紧螺母。

11.拆卸：

• 导轮9
• 正时皮带

注意：如果要再次使用正时皮带，请在皮带上用粉笔标出其转动方向。

安装

1.确保飞轮正时标记(2-Passat或16-Sharan)对齐。

2.确保凸轮轴调整杆3正确地安装。

3.确保锁止销4位于喷油泵链轮中的正确位置。

4.将凸轮轴链轮螺栓10松开半圈。

5.通过正时皮带后盖上的孔，使用冲头从锥体上松开链轮。确保链轮能在锥体上转动。

6.从曲轴链轮开始，按逆时针方向安装正时皮带。确保链轮之间的皮带是紧绷的。

7.安装导轮9。将螺栓拧紧至25牛·米。

8.从喷油泵链轮上拆下锁止销4。

9.松开张紧器螺母8。

10.顺时针转动自动皮带张紧器，直到凹槽与张紧器上标记11对齐。使用MATRA V.159扳手。

11.将张紧器螺母8拧紧至20牛·米。

12.确保飞轮正时标记(2-Passat或16-Sharan)对齐。

13.将凸轮轴链轮螺母10拧紧至45牛·米。

14.拆下凸轮轴调整杆3。

15.顺时针转动曲轴两圈直到正时标记(2-Passat或16-Sharan)对齐。

16.确保凸轮轴调整杆3能被安装。

17.确保锁止销4能被插入喷油泵链轮。

18.给皮带施加拇指压力。张紧器标记应该离开对准位置11。

19.释放皮带上的拇指压力。张紧器标记应该重新对齐。如果没有对齐：重复张紧过程。

20.安装：

• 下正时皮带罩7
• 曲轴皮带轮6

21.将曲轴皮带轮螺栓5拧紧至25牛·米。

22.按与拆卸时相反的顺序安装其余部件。
