Passat 1.9 TDI双级喷油泵链轮 |
|
VOLKSWAGEN
车 型:Passat 1.9 TDI 年 款:1997-2000 发动机代号:双片喷油泵链轮 AFN,AHH,AHU 拆卸 1.拆卸:

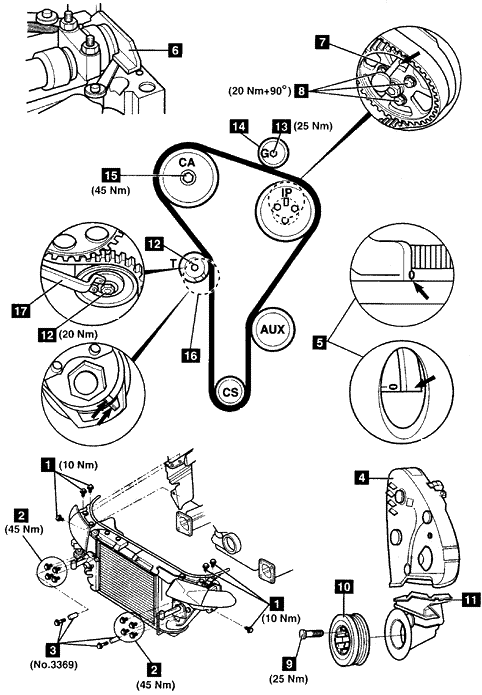

2.在前围板安装支撑导轨3369(见图中3)。 3.向前滑动前围板。 4.拆卸:
5.转动曲轴到第一缸上止点位置。确保飞轮正时标记5对齐。 6.安装调整杆2065A到凸轮轴后部(如图中6所示)。用测隙规使凸轮轴居中。 7.将锁止工具7插入喷油泵。工具号3359。 8.松开喷油泵链轮锁止螺栓8。 9.拆卸:
10.松开张紧器螺母12。逆时针转动张紧器,使之与皮带分开。轻轻拧紧螺母。 11.拆卸:
注意:如果要再次使用正时皮带,请在皮带上用粉笔标出其转动方向。 安装 1.确保飞轮正时标记5对齐。 2.确保凸轮轴调整杆6正确地安装。 3.确保锁止销7位于喷油泵中正确位置。 4.使用工具3036固定凸轮轴链轮。 5.将凸轮轴链轮螺栓15松开半圈。 6.通过正时皮带后盖上的孔,使用冲头从锥体上松开链轮。 7.拆卸:
8.从喷油泵链轮上拆下锁止螺栓8。安装新螺栓。 9.喷油泵链轮与切口中央的孔对齐。 10.按下列顺序安装正时皮带:
注意:稍微转动喷油泵链轮以啮合正时皮带齿。 11.确保在链轮之间皮带是紧绷的。 12.将凸轮轴链轮装配到皮带上,然后在凸轮轴末端上安装带有皮带的凸轮轴链轮。 13.安装凸轮轴链轮螺栓15。 14.轻轻拧紧凸轮轴链轮螺栓15。链轮应该在锥体上自由转动且不倾斜。 15.安装导轮14。将螺栓13拧紧至25牛·米。 16.松开张紧器螺母12。 17.顺时针转动自动张紧轮,直到凹槽与张紧器上的凸起标记对齐,见图中16。使用MATRA V.159扳手17。 18.如果张紧轮转动过多:逆时针转动到转不动后,重复张紧过程。 19.将张紧器螺母12拧紧至20牛·米。 20.确保飞轮标记5对齐。 21.使用工具3036固定凸轮轴链轮。 22.将凸轮轴链轮螺栓拧紧至45牛·米。 23.暂时将喷油泵链轮锁止螺栓8拧紧至20牛·米。 注意:不能再多拧90°。 24.拆卸:
25.顺时针转动曲轴两圈直到正时标记5对齐。 26.确保凸轮轴调整杆6能被安装。 27.确保锁止销7能被插入到喷油泵。 28.如果不能插入:松开喷油泵链轮锁止螺栓8。转动链轮毂直到锁止销7能被插入。 29.将螺栓8拧紧至20牛·米+90°。 30.确保凹槽与张紧器凸起标记对齐,见图中16。 31.如果没有对齐:松开张紧器螺母12。顺时针转动自动张紧轮,直到凹槽与张紧器凸起标记16对齐。将张紧器螺母12拧紧至20牛·米。 32.安装:
33.将曲轴皮带轮螺栓9拧紧至25牛·米。 34.按与拆卸时相反的顺序安装其余部件。 |
|
|
|
