Transporter 2.4 D

车      型：Transporter 2.4D

年      款：1990-1995.01

发动机代号：AAB

拆卸

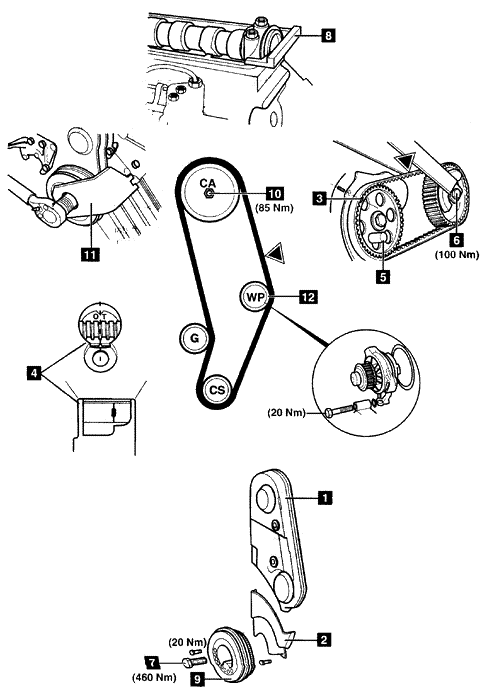

1.向前转动散热器格栅。

2.拆卸：

• 辅助驱动带
• 喷油泵皮带罩
• 气缸盖罩
• 上正时皮带罩1

3.顺时针转动曲轴到第一缸上止点位置。

4.确保飞轮正时标记4对齐。确保喷油泵链轮正时标记3对齐。

5.使用工具5锁止喷油泵链轮。工具号2064 。

6.使用工具3036固定凸轮轴后部链轮。拆下螺栓6。

7.拆下凸轮轴后链轮与喷油泵皮带。

8.使用工具11锁止曲轴减震器。工具号3248。拆下曲轴减震器中心螺栓7。

9.确保曲轴位于第一缸上止点位置（如图中4所示）。

10.拆卸：

• 曲轴减震器螺栓(4个螺栓)
• 曲轴减震器9

11.安装调整杆2065A到凸轮轴后部8。使用测隙规使凸轮轴居中。

12.松开水泵螺栓12。顺时针转动水泵以释放皮带张力。

13.拆下下正时皮带罩2。拆下正时皮带。

安装

1.确保曲轴位于第一缸上止点位置。

2.确保凸轮轴调整杆8安装正确。

3.松开凸轮轴链轮螺栓10。

4.从曲轴链轮开始，按逆时针方向安装正时皮带。

5.安装下正时皮带罩2。为从锥体松开链轮，从后部敲打。

6.在▼处连接张力计到皮带上。工具号210。

7.逆时针转动水泵到张力计显示12-13个单位。将水泵螺栓12拧紧至20牛·米。

8.确保曲轴位于第一缸上止点位置。

9.使用工具3036固定凸轮轴链轮。将螺栓10拧紧至85牛·米。

10.拆下凸轮轴调整杆8。

11.安装曲轴减震器9。安装4个螺栓。将螺栓拧紧至20牛·米。

12.安装曲轴减震器中心螺栓7。使用工具11锁止曲轴减震器7。工具号3248。将螺栓拧紧至460牛·米。

13.拆下锁止工具。

14.安装凸轮轴后部链轮与喷油泵皮带。确保正时标记3对齐。

15.拧紧螺栓6到链轮正好能用手转动。

16.在▼处连接张力计到皮带上。工具号210。

17.在座架上移动喷油泵，直到张力计显示12-13个单位。

18.用工具3036固定凸轮轴后部链轮。将螺栓6拧紧至100牛·米。

19.从喷油泵链轮上拆下锁止销5。

20.检查喷油泵正时。

21.按与拆卸时相反的顺序安装其余部件。
