进口汽车>>正时皮带拆装及正时图>>大众 |
Transporter 2.4 D |
|
VOLKSWAGEN

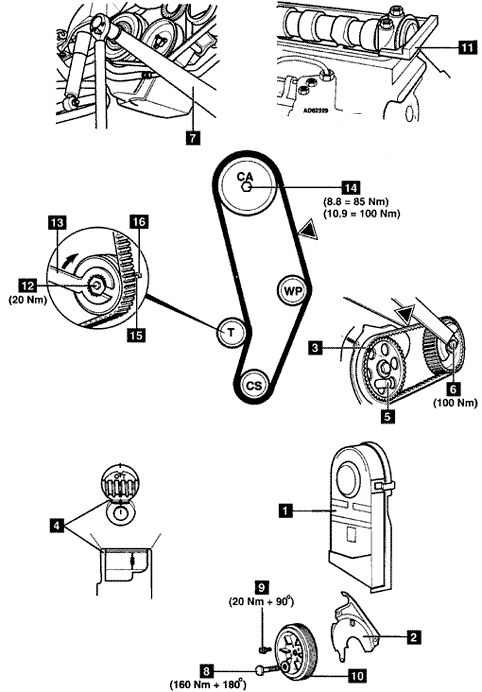

车 型:Transporter 2.4D 年 款:1995.02-2001 发动机代号:AAB,AJA 拆卸 1.拆卸:
2.拆下发动机罩底板锁止螺栓,向前折起底板与散热器。 3.拆卸:
4.顺时针转动曲轴到第一缸上止点位置。 5.确保正时标记4对齐。确保喷油泵链轮正时标记3对齐。 6.使用工具5锁止喷油泵链轮。工具号2064。 7.使用工具3036固定凸轮后部链轮。拆卸螺栓6。 8.拆下凸轮轴后部链轮与喷油泵皮带。 9.使用工具7锁止曲轴减震器。工具号T10025。 10.拆下曲轴减震器中心螺栓8。 11.确保曲轴位于第一缸上止点位置4。 12.拆卸:
13.安装调整杆2065A到凸轮轴后部11。用测隙规使凸轮轴居中。 14.松开张紧器螺母12。使用工具13转动张紧器,使之与皮带分开。工具号3355。轻轻拧紧螺栓。 15.拆下正时皮带。 注意:如果要再次使用正时皮带,请在皮带上用粉笔标出其转动方向。 安装 1.确保曲轴位于第一缸上止点位置4。 2.确保凸轮轴调整杆11正确地安装。 3.将凸轮轴链轮螺栓14松开半圈。为从锥体松开链轮,从后面敲击。 注意:链轮应该能在锥体上自由转动且不倾斜。 4.从曲轴链轮开始,逆时针方向安装正时皮带。确保在链轮之间的皮带是紧绷的。 5.松开张紧器螺母12。 6.使用工具13顺时针慢慢地转动张紧轮,直到指针的右边缘15与16对齐。工具号3355。 7.如果张紧轮转动过多:逆时针充分转动并重复张紧过程。 注意:为防止张紧器损坏,在调整过程中指针15的右边缘应该不越过指针16的右边缘。 8.将张紧器螺栓12拧紧至20牛·米。 9.确保正时标记4对齐。 10.使用工具3036固定凸轮前部链轮。将螺栓14拧紧到规定扭矩。 注意:检查凸轮轴链轮螺栓头上的标记是否为设定的正确扭矩。8.8-85牛·米。10.9-100牛·米。 11.检查凸轮轴调整杆11。 12.安装:
13.将曲轴减震器螺栓9拧紧。拧紧力矩:20牛·米+90°。 14.安装曲轴减震器中心螺栓8。使用工具7锁止曲轴减震器。工具号T10025。将螺栓拧紧至160牛·米+180°。 15.安装凸轮轴后部链轮与喷油泵皮带。确保正时标记3对齐。 16.拧紧螺栓6直到链轮刚好能用手转动。 17.在▼处将张力计210连接到皮带上。 18.移动座架上的喷油泵,直到张力计显示12-13个单位。 19.用工具3036固定凸轮轴后部链轮。将螺栓6拧紧至100牛·米。 20.从喷油泵链轮上拆下锁止销5。 21.按与拆卸时相反的顺序安装其余部件。 |
|
|
|
