进口汽车>>正时皮带拆装及正时图>>大众 |
Vento 1.4/1.6自动张紧器 |
|
VOLKSWAGEN
车 型:Lupo 1.0;Polo 1.0/1.1/1.3/1.4/1.6;Polo Classic 1.4/1.6; Caddy 1.4/1.6;Golf/Vento 1.4/1.6 年 款:1994-2001 发动机号:自动张紧器 ADX,AEA,AEE,AER,AEV,AEX,AKK,AKP,AKV,ALD,ALL,ALM, ANV,ANX,APQ,AUC,AUD 拆卸 1.Lupo/Polo:
2.所有车型-拆卸:

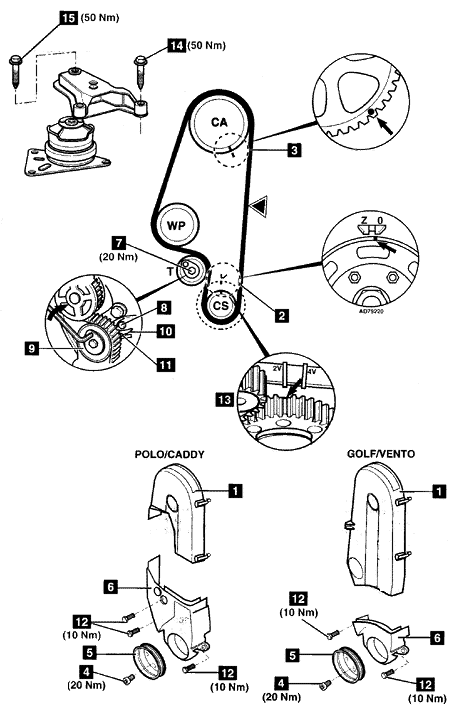

3.转动曲轴到第一缸上止点。 4.确保“0”标记2对正 。 5.确保凸轮轴链轮正时标记3对正。 6.拆卸:
7.松开张紧器轮螺母7。 8.拆下正时皮带。 注意:如果正时皮带要再次使用,请在正时皮带上用粉笔标出正时皮带的转动方向。 安装 1.确保正时标记3和4对正。 注意:曲轴链轮上的接地齿与密封法兰对正。 2.按逆时针方向安装正时皮带。确保在无张力侧链轮之间的皮带是紧绷的。 3.用手指拧紧张紧器螺栓7。确保螺栓8支撑住底板。 4.顺时针转动张紧器9,直到指针11与底板上凹槽10对正。 5.拧紧张紧器螺母7到20牛·米。 6.顺时针转动曲轴两圈到第一缸的上止点。确保正时标记3和13对正。 7.确保指针11与底板上凹槽10对正。 8.在▼处用拇指用力按压皮带,指针11与凹槽应该错开。 9.抬起拇指,停止按压。 10.顺时针转动曲轴两圈到第一缸的上止点位置。 11.确保指针11与底板上凹槽10对正。 12.安装正时皮带下罩6。拧紧螺栓12到10牛·米。 13.安装:
14.拧紧曲轴皮带轮螺栓4到20牛·米。 15.按与拆卸时相反的顺序安装其余部件。 16.安装发动机座架。使用新螺栓。 17.拧紧发动机安装螺栓14和15。拧紧力矩:50牛·米。 |
|
|
|
