车 型：Lupo 1.4；Polo 1.4/1.6；Polo Classic 1.4；Golf/Bora 1.4； Caddy 1.4 年 款：1997-2001 发动机号：AFK，AHW，AJV，AKQ，APE，AQQ，AUA，AUB，ARC，ATN 拆卸 正时皮带 1.举升并支撑住汽车前部。 2.拆卸：
3.顺时针转动曲轴到第一缸上止点位置。确保在曲轴皮带轮上的正时标记2对正。 4.确保定位孔对正：
5.如果定位孔没有对正：顺时针转动曲轴一圈。 6.将锁止工具安装到凸轮轴链轮：
注意：确保锁止工具位于气缸盖正确位置。 7.支撑发动机。 8.拆卸：
9.降低发动机直到可以拆卸曲轴皮带轮螺栓。 10.拆下辅助驱动带。 11.安装曲轴皮带轮固定工具。工具号NO.3415。 12.松开曲轴皮带轮螺栓6。 13.拆卸：
14.给曲轴皮带轮螺栓6装配两个垫圈。 15.安装曲轴皮带轮螺栓6。轻轻拧紧螺栓。 16.拆卸：

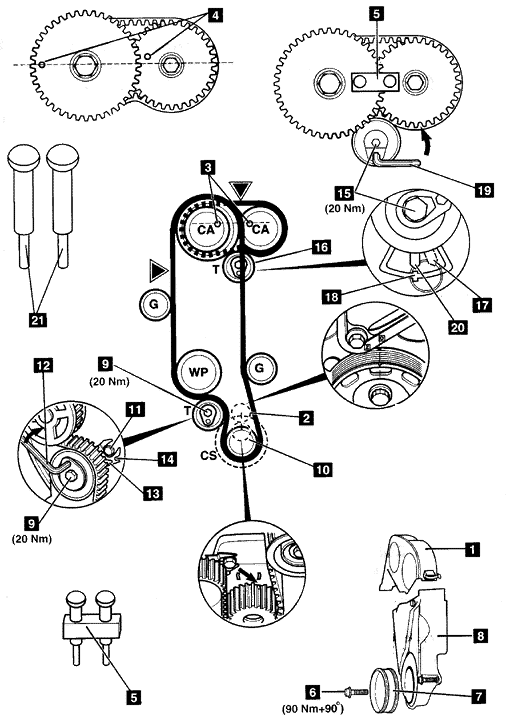

17.松开张紧器螺栓9。 18.逆时针转动张紧器以释放皮带张力。 19.拆下正时皮带。 注意：如果要再次使用正时皮带，请在用粉笔在皮带上标出转动方向。 安装 正时皮带 1.确保锁止工具安装到凸轮轴链轮：
2.确保在曲轴链轮上的正时标记对正10。 注意：对正曲轴链轮上的接地齿。 3.从水泵链轮开始逆时针方向安装正时皮带。 4.用手指拧紧皮带张紧器9。确保螺栓11支撑住底板。 5.顺时转动皮带张紧器12直到指针13对正底板上的凹槽14。 6.从凸轮轴链轮上拆下锁止工具：
7.拧紧皮带张紧器螺栓9到20牛·米。 8.顺时针转动两圈到第一缸上止点位置。确保曲轴链轮上正时标记对正，见10。 9.确保锁止工具能插入凸轮轴链轮：
10.确保指针13对正底板上的凹槽14。 11.如果没有对正：重复张紧过程。 12.在▼处对皮带施加牢固的拇指压力。指针13与底板内的凹槽14应该错开。 13.释放在▼处皮带上的拇指压力。 14.顺时针转动曲轴两圈到第一缸上止点位置。 15.确保指针13对正底板上的凹槽14。 16.拆下曲轴皮带轮螺栓6。 17.安装：
18.安装曲轴皮带轮固定工具。工具号NO.3415。 19.拧紧曲轴皮带轮螺栓6。拧紧力矩：90牛·米+90°。 20.拆下固定工具。工具号NO.3415。 21.按与拆卸时相反的顺序安装部件。 拆卸 排气凸轮轴驱动带 1.按上述步骤，拆下正时皮带。 2.松开皮带张紧器螺栓15。 3.顺时针转动皮带张紧器以5释放皮带张力。 4.拆卸：
注意：如果要再次使用正时皮带，请用粉笔在皮带上标出转动方向。 安装 排气凸轮轴驱动带 1.确保锁止工具安装到凸轮轴链轮：
2.从进气凸轮轴链轮处开始，按顺时针方向安装正时皮带。 3.确保在无张力侧链轮之间的皮带是紧绷的。 4.顺时针转动皮带张紧器直到指针17位于图示位置。 5.安装：
6.用手指拧紧皮带张紧器螺栓15。 注意：确保底板上凸缘18位于气缸盖孔内。 7.逆时针转动张紧器 19，直到指针 20对正底板上的凸缘18。 8.拧紧皮带张紧器螺栓15到20牛·米。 9.如前所述安装正时皮带。 10.从凸轮轴链轮上拆下锁止工具：
11.顺时针转动曲轴两圈到第一缸上止点位置。确保曲轴链轮正时标记10对正。 12.确保锁止工具能插入凸轮轴链轮：
13.确保指针20对正底板上的凸缘18。 14.如果没有对正：重复张紧过程。 15.在▼处用拇指用力按压皮带，指针20与底板内的凹槽18应该错开。 16.释放在▼处皮带上的拇指压力。 17.顺时针转动曲轴两圈到第一缸上止点位置。 18.确保指针20对正底板上的凸缘18。 19.按与拆卸时相反的顺序安装其余部件。 |
|
|
|
|
|
|
