Golf 1.1/1.3/1.4/1.6水泵张紧器

车    型：Polo 1.1/1.3；Polo G40；Golf/Jetta 1.1/1.3/1.4/1.6；

          Golf/Vento 1.4/1.6；Scirocco 1.3；Passat/Santana 1.3

年    款：1980-1995

发动机号：水泵张紧器

          FA，FJ，FY，FZ，EP，EU，GF，GG，GK，GN，GL，GS，GT，HB，HH，

          HJ，HK，HW，HZ，MH，NU，NZ，PY，SC，AAK，AAU，AAV，ABD，ABU，

          ACM，2C，2G，3F

拆卸

1.拆卸：

• 交流发电机驱动带。

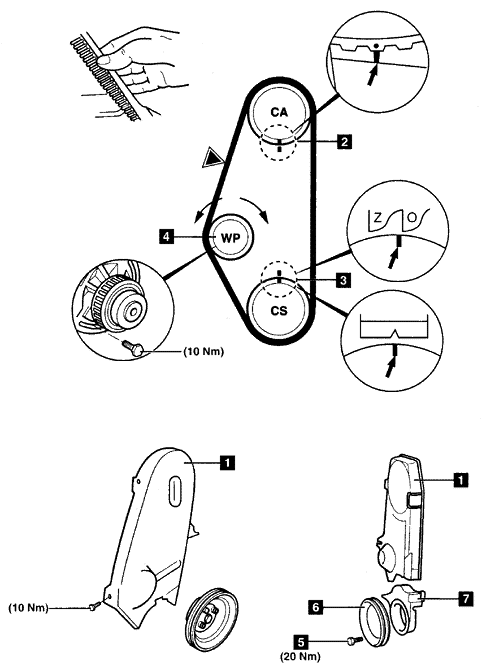

• 正时皮带前罩1。

2.转动曲轴到第一缸上止点位置。确保正时标记2和3对正。

注意：对于发动机号为PY的发动机-曲轴皮带轮“O”形标记应对正支架边缘。

3.后期车型-拆卸：

• 四条曲轴减震器螺栓5。
• 曲轴减震器6。
• 正时皮带下罩7。

4.所有车型：松开水泵螺栓4。

5.逆时针转动水泵以释放皮带张力。

6.拆下正时皮带。

安装

1.确保正时标记2和3对正。

注意：对于发动机号为PY的发动机-曲轴皮带轮“O”形标记应对正支架边缘。

2.安装正时皮带。

注意：确保在无张力侧链轮之间皮带是紧绷的。

3.顺时针转动水泵以张紧皮带。使用螺丝刀。

注意：在▼处的正时皮带能够用拇指与食指卷起正好弯曲90°时，皮带张力适合。

4.转动水泵螺栓到10牛·米。

5.顺时针转动曲轴两圈。

6.确保正时标记2和3对正。

7.检查皮带张力。

8.按与拆卸时相反的顺序安装其余部件。

9.后期车型：将曲轴减震器螺栓5拧紧到20牛·米。
