760 2.3 Turbo

车    型：360；240 2.0/2.3；740/760/Turbo 2.0/2.3；940/960/Turbo 2.0/2.3

年    款：1983-1997

发动机代码：B200、B230

拆卸

1.拆卸

• 辅助传动皮带
• 冷却风扇整流罩
• 正时皮带上盖1

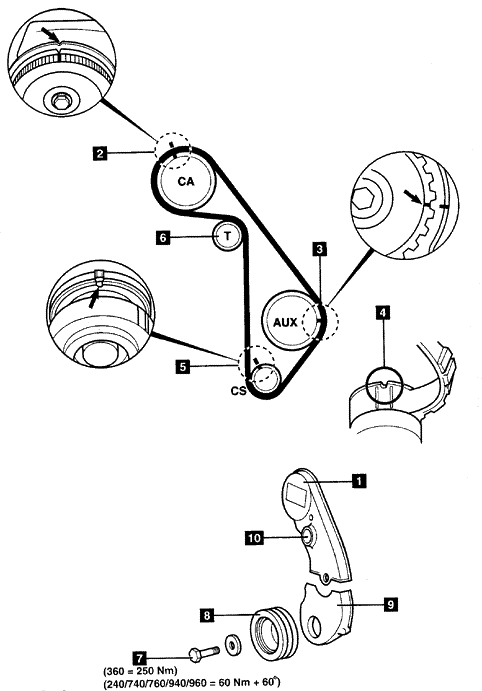

2.转动曲轴到1号气缸的上止点。确保正时标记2、3、5都要对齐。

3.拆下张紧器螺母和垫圈6。

4.将工具5284装配到曲轴皮带轮。用张紧器螺母将其固定在适当的位置。

5.拆卸：

• 曲轴皮带轮螺栓7
• 张紧器螺母
• 工具5284

6.确保正时标记2、3、5都要对齐

7.装配张紧器螺母。

8.拆卸：

• 曲轴皮带轮8
• 正时皮带下盖9

9.用均匀的拉力在无张力侧拉皮带。

10.用3mm的钻头将张紧器锁紧在压下的位置。

11.拆下正时皮带。

安装

1.确保正时标记2、3、5都要对齐。

2.将正时皮带装配到曲轴链轮。

注意：确保当皮带包在曲轴链轮周围时皮带上的两条线与曲轴正时标记对齐（如图中4所示）。

3.拉皮带并将其装配到辅助轴链轮、凸轮轴链轮和张紧轮。

4.确保正时标记2、3、5都要对齐。

5.拉紧皮带以使其压在张紧器上。拆下3mm钻头。

6.安装：

• 正时皮带下盖9
• 曲轴皮带轮8
• 曲轴皮带轮螺栓7
• 工具5284。用张紧器螺母固定在适当位置

7.拧紧曲轴皮带轮螺栓7。240/740/760/940/960：60牛顿米+60°。360：250牛顿米。

8.拆卸：

• 张紧器螺母
• 工具5284

9.装配张紧器螺母和垫圈6。

10.顺时针转动曲轴两圈。

11.确保正时标记2、3、5都要对齐。

12.拧松张紧器螺母6。使张紧器工作。完全拧紧螺母。

13.按与拆卸相反的顺序安装部件。

14.运转发动机直到暖机。

15.从正时皮带盖上拆下橡胶塞10。

16.转动曲轴到1号气缸的上止点。

17.拧松张紧器螺母6。使张紧器工作。拧紧螺母。

18.装配橡胶塞。
