S40/V40 1.6/1.8/2.0

车    型：S40/V40 1.6/1.8/2.0

年    款：1996-1997

发动机代码：B4164S、B4184S、B4204S

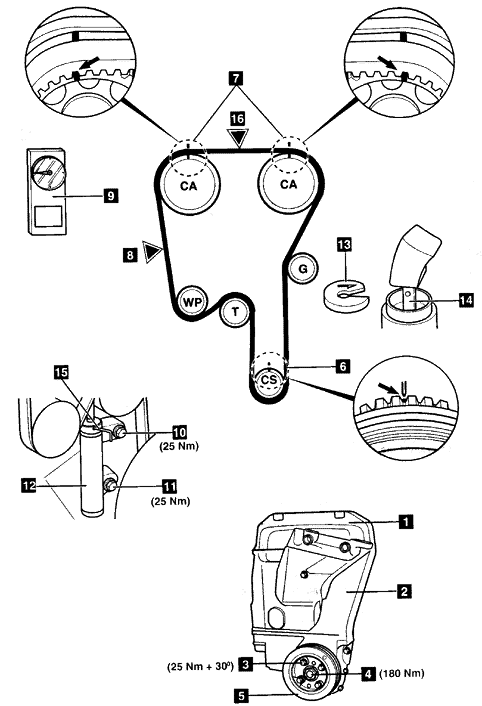

拆卸

1.拆卸：

• 发动机顶盖
• 辅助传动皮带
• 辅助传动皮带导轮

2.微微举升发动机。

3.支撑住发动机。

4.拆卸：

• 右发动机支座

5.打开空调管夹。

6.举升并支撑住汽车前部。

7.拆卸：

• 右前轮
• 正时皮带下盖2
• 曲轴皮带轮3(4个螺栓)

8.使用工具999 5433锁住曲轴皮带轮。

9.拆下曲轴皮带轮中心螺母4。如果必要：稍稍降低发动机。

10.拆卸：

• 锁紧工具
• 曲轴皮带轮5

11.顺时针转动曲轴，直到正时标记6和7都对齐。

12.等待5分钟。

13.将张力计9附装到皮带▼标记8处。工具号998 8500。

14.张力计应显示2.5-4.0个单位。

15.如果不是：必须装配一个新的自动张紧装置。

注意：张力值只用于旧皮带。

16.拆下张力计9。

17.拆下自动张紧装置的上螺栓10。

18.拧松自动张紧装置的下螺栓11。

19.稍稍转动自动张紧装置。

20.拆卸：

• 自动张紧装置下螺栓11
• 自动张紧装置12
• 正时皮带

安装

1.检查张紧器体12是否泄漏或损坏。如有必要进行更换。

2.从自动张紧装置拆下塑料垫圈13。

3.慢慢将推杆压缩进入张紧器体，直到孔14对齐。使用999 5456号工具。

4.用2mm直径的销穿过张紧器体内的孔来固定推杆。

5.安装：

• 自动张紧装置12
• 自动张紧装置螺栓10和11。拧紧力矩：25牛顿米。

6.确保正时标记6和7都对齐。

7.从曲轴链轮起，按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。

8.从张紧器体拆下销以释放推杆。

9.在皮带▼标记16处施以指压。

10.在皮带▼标记8处施以指压。

11.将新的塑料垫圈装配到自动张紧装置13。

注意：垫圈的打孔侧应当朝上。

12.顺时针转动曲轴两圈到设定位置。

13.确保正时标记6和7都对齐。

14.安装：

• 曲轴皮带轮5
• 曲轴皮带轮螺栓3。拧紧力矩：25牛顿米+30°。
• 曲轴皮带轮中心螺母4。拧紧力矩：180牛顿米。

15.按与拆卸相反的顺序安装部件。
