S40/V40 1.9 Turbo

车    型：S40/V40 1.6/1.8/2.0；S40/V40 1.9/2.0 Turbo

年    款：1997-2000

发动机代码：B4164S、B4184S、B4194T、B4204S、B4204T

拆卸

1.拆卸：

• 发动机顶盖
• 发动机舱盖(涡轮增压)
• 辅助传动皮带
• 正时皮带上盖1
• 动力助力转向储液罐。不断开软管。

2.稍稍升起发动机。

3.支撑住发动机。

4.拆下右发动机支座。

5.打开空调管夹。

6.举升并支撑住汽车前部。

7.拆卸：

• 右前轮
• 右挡泥板
• 辅助传动皮带导轮2
• 正时皮带下盖3
• 曲轴皮带轮4(4个螺栓)

8.使用工具999 5433锁住曲轴皮带轮。

9.拆下曲轴皮带轮中心螺母5。如有必要：微微降低发动机。

10.拆卸：

• 锁紧工具
• 发动机支座支架7
• 曲轴皮带轮6
• 正时皮带后上盖

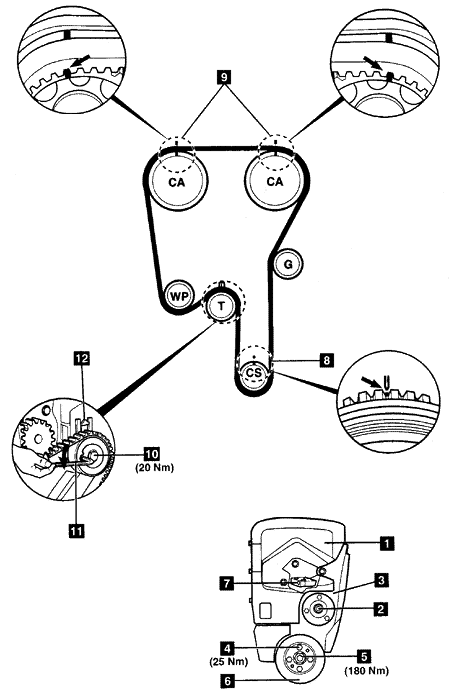

11.顺时针转动曲轴，直到正时标记8和9都对齐。

12.拆卸：

• 张紧器螺栓10
• 张紧器皮带轮
• 正时皮带

安装

1.检查导轮。如有必要进行更换。

2.装配新的张紧器皮带轮。

3.稍稍拧紧张紧器螺栓10。

4.确保正时标记8和9都对齐。

5.从曲轴链轮起，按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。

6.装配正时皮带后上盖。

7.拧紧螺栓到3牛顿米。

8.逆时针转动张紧器皮带轮11。使用内六角扳手(6mm)。

9.确保张紧器指针12对齐定位标记的中心。

10.拧紧张紧器螺栓到20牛顿米。

注意：当发动机在约20°时张紧皮带。

11.向下压皮带并确保张紧器指针12运动自由。

12.顺时针转动曲轴两圈。

13.确保正时标记8和9都对齐。

14.确保张紧器指针12与定位标记对齐。

15.如果没有对齐：重复张紧程序。

16.按与拆卸相反的顺序安装部件。

17.拧紧曲轴皮带轮中心螺母5。拧紧力矩：180牛顿米。

18.拧紧曲轴皮带轮螺栓到25牛顿米。
