740 2.3 16V

车    型：740 16V；940 16V

年    款：1990-1995

发动机代码：B204FT、B234F

拆卸

正时皮带

1.拆卸：

• 辅助传动皮带
• 冷却风扇整流罩
• 正时皮带上盖1
• 正时皮带中心盖2
• 正时皮带下盖3
• 发动机下挡板

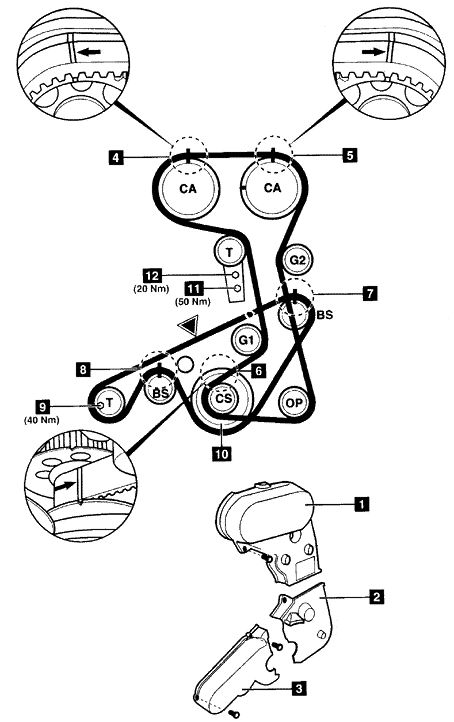

2.转动曲轴到1号气缸的上止点。确保正时标记4、5、6都对齐。

3.使用工具5416锁住凸轮轴链轮。

4.从自动张紧装置拆下螺栓11和12。

5.拆卸：

• 自动张紧装置
• 正时皮带

平衡轴皮带

1.如前所述拆下正时皮带。

2.确保所有正时标记4、5、6、7、8都要对齐。

3.拧松平衡轴皮带张紧器锁紧螺母9以解除皮带张力。

4.拆下平衡轴皮带。

安装

正时皮带

1.按下检查自动张紧装置：

• 检查张紧器体是否泄漏或损坏。
• 将自动张紧装置放在虎钳钳口之间。
• 每5秒转动虎钳手柄20°。应感觉到有阻力。
• 插入2mm直径的销以锁紧完全压下的推杆。

注意：如果有任何泄漏迹象、阻力不够或如果推杆不能压下，都必须更换自动张紧装置。

2.确保正时标记4、5、6都要对齐。

3.将正时皮带装配到曲轴链轮6。

注意：确保皮带上的两条线与曲轴正时标记对齐。

4.将皮带装配到机油链轮周围和上导轮(G2)上。

5.将正时皮带装配到凸轮轴链轮。确保皮带上的标记与链轮上的标记对齐。

6.将皮带装配到下导轮(G1)周围，然后松松地装在张紧轮周围。

7.确保正时标记4、5、6都要对齐。

8.安装自动张紧器装置。将上螺栓12拧紧到20牛顿米。将下螺栓11拧紧到50牛顿米。

9. 从张紧器体上拆下2mm直径的销。

10.拆下锁紧工具。

11.顺时针转动曲轴两圈。

12.确保正时标记4、5、6都要对齐。

13.按与拆卸相反的顺序安装部件。

平衡轴皮带

1.确保所有正时标记4、5、6、7、8都要对齐。

2.小心地在曲轴链轮下放松皮带。确保皮带上的蓝点标记正对曲轴上止点标记（如图中10）。

3.将皮带装配到上平衡轴链轮7，使黄色或白色点标记对齐链轮上的标记。

4.将皮带装配到下平衡轴链轮8，使黄色或白色点标记对齐链轮上的标记。

5.在张紧轮周围装配皮带9。

6.确保正时标记4、5、6、7、8都要对齐。

7.顺时针转动张紧器以张紧皮带。使用内六角扳手。稍稍拧紧锁紧螺母9。

8.在各个方向稍稍转动曲轴，以确保皮带在链轮内啮合适当。

9.确保所有正时标记4、5、6、7、8都要对齐。

10.将张力计装配到皮带▼处。工具号998 8500。张力计应当显示3.6-4.0个单位(冷态)。

11.如果不是：重复操作6-10。

12.将张紧器锁紧螺母9拧紧到40牛顿米。

13.如前所述装配正时皮带。
