进口汽车>>正时皮带拆装及正时图>>富豪 |
S70/V70 2.5 10V/20V |
|
VOLVO
车 型:S70/V70 2.0 10V/20V;S70/V70/C70 2.0 Turbo;S70/V70 2.5 10V/20V; S70/V70/C70 2.3 Turbo;S70/V70/C70 2.5 Turbo 年 款:1997-2000 发动机代码:B5202、B5204、B5234、B5252、B5254 拆卸 1.拆卸:

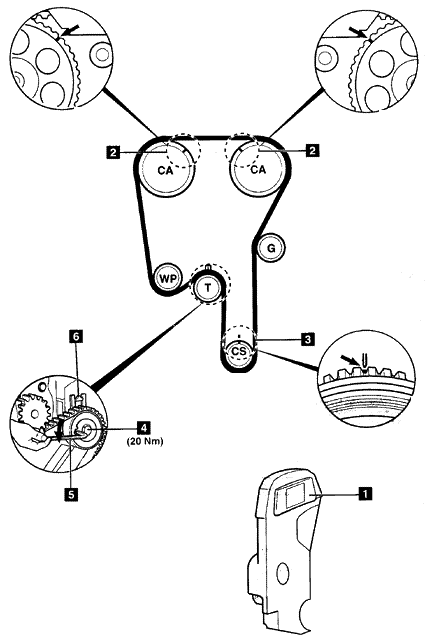

2.顺时针转动曲轴,直到正时标记2和3都要对齐。 3.拆卸:
安装 1.检查正时皮带导轮。如有必要,进行更换。 2.装配新的张紧器。 3.稍稍拧紧张紧器螺栓4。 4.确保正时标记2和3都要对齐。 5.从曲轴链轮起,按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。 6.将张紧器螺栓4拧紧到5牛顿米。 7.逆时针转动张紧轮(如图中5所示),直到指针到达定位标记右边的挡块。使用内六角扳手(6mm)。 8.顺时针转动张紧轮,直到指针6与定位标记中心对齐。 注意:如果指针从定位中心移开,则必须重新调整,使它从右边回到定位标记内,以确保皮带张力正确。 9.将张紧器螺栓4拧紧到20牛顿米。 10.向下压皮带并确保张紧器指针活动自由。 11.顺时针转动曲轴两圈。 12.确保正时标记2和3都要对齐。 13.确保张紧器指针6与定位标记中心对齐。 14.如果没有对齐:重复张紧程序。 15.按与拆卸相反的顺序安装部件。
|
|
|
