960 D  Turbo

车    型：240D；740D/Turbo；760D Turbo；940D Turbo；960D Turbo

年    款：1979-1994

发动机代码：D24、D24T、D24TIC(无废气再循环)

拆卸

1.拆卸：

• 散热器和软管
• 挡泥板
• 带隔板和皮带轮的冷却风扇
• 辅助传动皮带

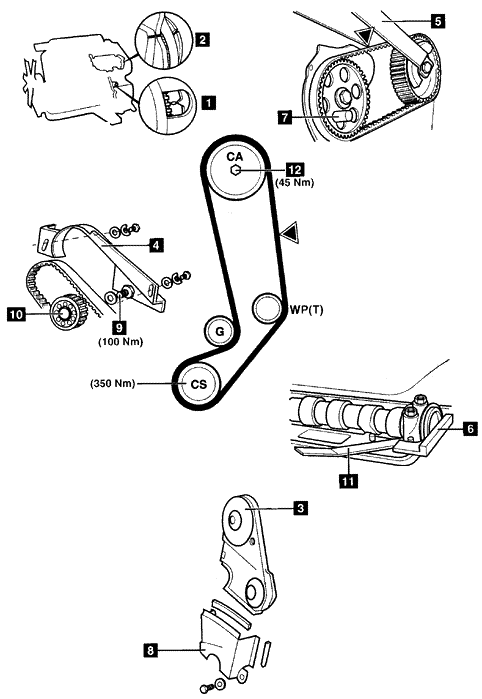

2.转动曲轴到1号气缸的上止点。确保飞轮及喷油泵链轮正时标记1和2都对齐。

3.使用工具5187固定住曲轴皮带轮。使用22mm套筒拆下螺栓。确保正时标记1对齐。

4.拆卸：

• 曲轴皮带轮/减震器(4个6mm内六角螺钉)
• 正时皮带上盖3
• 气缸盖罩
• 喷油泵皮带盖4

5.拧松喷油泵支座螺栓。

6.使用工具5固定住凸轮轴后链轮。工具号5199。拆下螺栓9和链轮10。

7.拆下喷油泵皮带轮。

8.将5190号定位杆6装配到凸轮轴后部。

9.使用工具7锁紧喷油泵链轮。工具号5193。

10.拆下正时皮带下盖8。

11.拧松水泵螺栓。转动水泵以解除皮带张力。

12.拆下正时皮带。

安装

注意：装配新的正时皮带时，必须用一个新的导轮。

1.拧松凸轮轴链轮螺栓12一圈。用一个冲头从后面敲链轮以将其从锥部松开。

2.安装：

• 正时皮带
• 正时皮带下盖8
• 曲轴皮带轮/减震器。拧紧内六角螺钉到20牛顿米。

3.清洁曲轴皮带轮螺栓。用锁止剂涂抹螺纹。

4.使用工具5187固定曲轴皮带轮。拧紧螺栓到350牛顿米。

5.将0.2mm测隙规放在凸轮轴定位杆11左侧下面。

6.将张力计设定到12.5个单位。将张力计附装到皮带▼处。转动水泵以张紧皮带。拧紧水泵螺栓。

7.确保曲轴在上止点1。

8.将凸轮轴链轮螺栓12拧紧到45牛顿米。

9.拆下凸轮轴定位杆和测隙规。

10.确保喷油泵正时标记2对齐。确保锁销在喷油泵内定位正确。

11.装配凸轮轴后链轮和喷油泵皮带。

12.装配链轮螺栓10并拧紧，直到链轮刚好能用手转动。

13.将张力计设定到12.5个单位。将张力计附装到皮带▼处。

14.移动喷油泵支座以张紧皮带。拧紧支座螺栓。

15.用手指压皮带。重新检查皮带张力。

16.使用工具5固定住凸轮轴后链轮。工具号5199。将螺栓9拧紧到100牛顿米。

注意：确保凸轮轴不移动。

17.按与拆卸相反的顺序安装部件。
