进口汽车>>正时皮带拆装及正时图>>富豪 |
S70/V70 2.5 TDI |
|
VOLVO

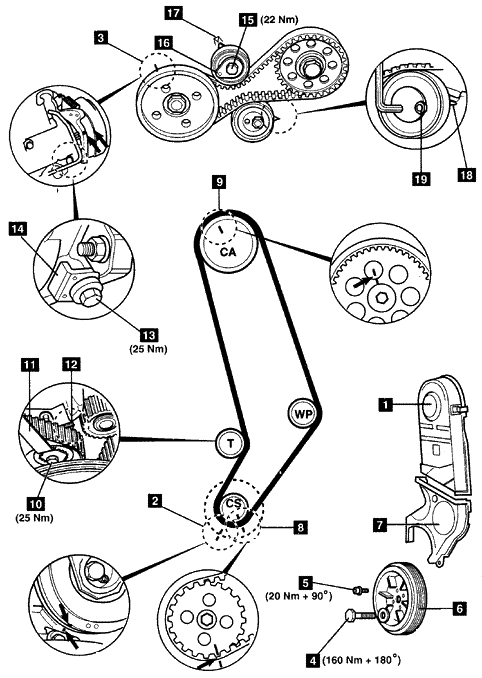

车 型:S70/V70 2.5 TDI;850 2.5 TDI 年 款:1996-2000 发动机代码:D5252T 拆卸 正时皮带 1.拆卸:
2.举升并支撑住汽车前部。 3.拆卸:
4.转动曲轴到1号气缸的上止点。确保正时标记2对齐。 5.确保喷油泵正时标记3对齐。如果没有对齐:顺时针转动曲轴一圈。 6.使用工具999 5645固定住曲轴皮带轮。拆下曲轴皮带轮中心螺栓4。 7.拆卸:
8.在指出的部位8和9,用油漆或粉笔标记链轮和发动机。 9.拧松张紧器螺栓10。将张紧器移离皮带。稍稍拧紧螺栓。 10.拆下正时皮带。 喷油泵皮带 1.转动曲轴到1号气缸的上止点。确保正时标记2对齐。 2.拆下喷油泵皮带盖。 3.确保喷油泵正时标记3对齐。如果没有对齐:顺时针转动曲轴一圈。 4.拧松喷油泵锁紧螺栓13。拆下定位板14。拧紧锁紧螺栓到25牛顿米。 5.拧松张紧器螺栓15。将张紧器转离皮带并稍稍拧紧螺栓。 6.拆下喷油泵皮带。 安装 正时皮带 1.确保正时标记3、8、9都对齐。 2.从曲轴链轮起,按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。 3.拧松张紧器螺栓10。调整皮带张力,直到指针12对齐。使用999 5649号工具11。 4.将张紧器螺栓10拧紧到25牛顿米。 5.确保正时标记3、8、9都已对齐。 6.按与拆卸相反的顺序安装部件。 7.装配新的曲轴皮带轮中心螺栓4。用油脂润滑螺纹。拧紧力矩:160牛顿米+180°。 8.装配曲轴皮带轮螺栓5。拧紧力矩:20牛顿米+90°。 喷油泵皮带 1.确保正时标记2和3都已对齐。确保喷油泵用螺栓13锁紧到位。 2.确保导轮指针与气缸盖凸缘外沿18对齐。 3.如果没有对齐:拧松导轮螺母19。转动导轮直到指针对齐。使用内六角扳手。 4.拧紧导轮螺母到20牛顿米。 5.装配喷油泵皮带。确保导轮侧链轮之间皮带是张紧的。 6.逆时针转动张紧轮到下挡块,然后往回转以释放张力,直到指针17对齐。使用内六角扳手。 7.将张紧器螺栓15拧紧到22牛顿米。 8.拧松喷油泵锁紧螺栓13。 插入定位板14。将锁紧螺栓13拧紧到25牛顿米。 9.按与拆卸相反的顺序安装部件。
|
|
|
