940 D Turbo(带EGR)

车    型：940 D Turbo

年    款：1993-1996

发动机代码：D24TIC(废气再循环)

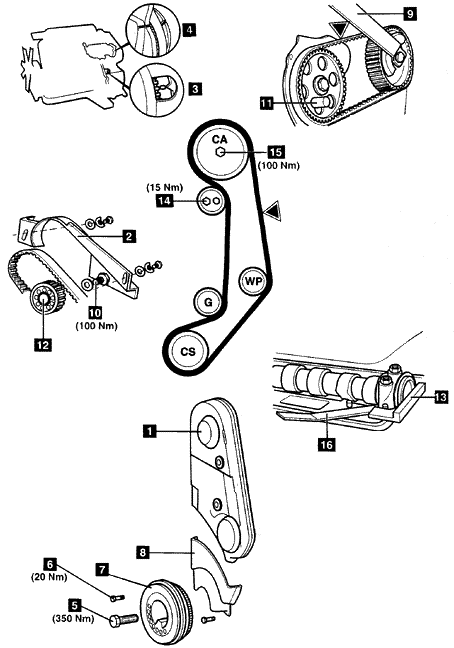

拆卸

1.拆卸：

• 辅助传动皮带
• 冷却风扇整流罩
• 带隔板和皮带轮的冷却风扇
• 中间冷却器出口管
• 废气再循环管
• 进气歧管加长管
• 曲轴箱通风软管
• 气缸盖罩
• 正时皮带上盖1
• 喷油泵皮带盖2

2.转动曲轴到1号气缸的上止点。

3.确保正时标记3和4都对齐。

4.如果喷油泵正时标记4未对齐：顺时针转动曲轴一圈。

5.锁住曲轴皮带轮。使用5187号工具。

注意：如有必要：微微转动曲轴，直到工具位于冷却风扇支座上。

6.拧松曲轴皮带轮中心螺栓5。使用工具5188。

7.确保正时标记3和4都对齐。

8.拆卸：

• 曲轴皮带轮中心螺栓5
• 曲轴皮带轮螺栓6(4个螺栓)
• 曲轴皮带轮

注意：确保曲轴链轮保持在适当的位置。

9.使用工具9固定住凸轮轴后链轮12。工具号5199。

10.拧松螺栓10。使用工具5201。

注意：确保凸轮轴不移动。

11.锁紧喷油泵链轮。使用5193号工具11。

12.拧松喷油泵支座螺栓。

13.拆卸：

• 喷油泵皮带
• 凸轮轴后链轮螺栓10
• 凸轮轴后链轮12

14.将定位杆13装配到凸轮轴后部。工具号5190。

15.用测隙规16将凸轮轴对中。

16.拧松张紧器螺栓14。将张紧器移离皮带。稍稍拧紧螺栓。

17.拆下正时皮带。

安装

1.确保飞轮正时标记3对齐。

2.确保锁销11在喷油泵链轮内定位正确。

3.使用工具5199固定住凸轮轴链轮。

4.拧松螺栓15。用一个相配的冲头从锥部松开链轮。

5.拆卸：

• 凸轮轴链轮螺栓15
• 凸轮轴链轮

6.装配正时皮带。

注意：先将正时皮带装配到凸轮轴链轮，再作为一个总成装配到凸轮轴。

7.装配凸轮轴链轮螺栓15。稍稍拧紧螺栓。

注意：在锥部链轮应当转动自由但是不倾斜。

8.拧松张紧器螺栓14。

9.安装：

• 正时皮带下盖8
• 曲轴皮带轮7
• 曲轴皮带轮螺栓(4个螺栓)6

10.拧紧曲轴皮带轮螺栓6到20牛顿米。

11.清洁皮带轮中心螺栓。

12.在曲轴皮带轮中心螺栓涂以合适的螺纹锁止剂。

13.装配曲轴皮带轮中心螺栓5。

14.使用工具5187锁住曲轴皮带轮。

注意：如有必要：微微转动曲轴，直到工具位于冷却风扇支座上。

15.使用工具5188拧紧曲轴皮带轮中心螺栓5。拧紧力矩：350牛顿米。

注意：当扭力扳手和加长扳手在同一直线时拧紧力矩正确。

16.确保飞轮正时标记3对齐。

17.使用工具5199固定住凸轮轴链轮。

18.拧紧凸轮轴链轮螺栓15到100牛顿米。

19.拆下凸轮轴定位杆13。

20.顺时针转动曲轴两圈到1号气缸的上止点。

21.拧紧张紧器螺栓14，使之恰好在上止点前(曲轴转动的同时)。拧紧力矩：15牛顿米。

22.将张力计附装到皮带▼处。工具号5197。

23.张力计应当显示12-13个单位。

24.如果不是：手动调整继电器。

25.确保飞轮正时标记3对齐。

26.安装：

• 凸轮轴后链轮12
• 凸轮轴后链轮螺栓10
• 喷油泵皮带

27.稍稍拧紧凸轮轴后链轮螺栓10。

注意：链轮应在锥部转动自由但不倾斜。

28.将张力计附装到皮带▼处。工具号5197。

29.移动喷油泵支座，直到张力计显示12.5个单位。

30.拧紧喷油泵支座螺栓。

31.在皮带▼处施以指压。重新检查皮带张力。

32.如果张力不如上所述：重复张紧程序。

33.使用工具5199固定住凸轮轴后链轮12。

34.拧紧凸轮轴后链轮螺栓10到100牛顿米。使用工具5201。

注意：确保凸轮轴不运动。当扭力扳手和加长扳手在同一直线时拧紧力矩正确。

35.从喷油泵链轮拆下锁销11。

36.按与拆卸相反的顺序安装部件。
