A4 2.8 ACK发动机

车      型：A4 2.8 30V；A6 2.8 30V；A8 2.8 30V

年      款：1995-2001

发动机代号：ACK

拆卸

1.举升并支撑住汽车的前部。

2.A6→1997/A4：移动散热器支撑板到维修位置：

• 拆下前保险杠
• 拆下前板和空气滤清器间的进气管
• 拆下前板螺栓
• 在前板中安装3369号支撑导向装置
• 向前滑动前板
• 在前部孔中重新安装后上部螺栓以稳定前板

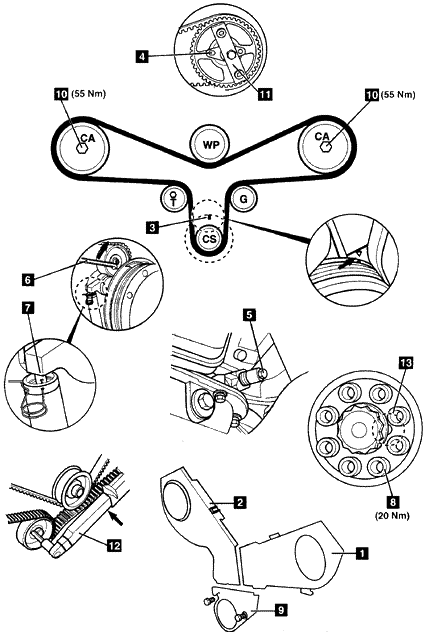

3.拆下：

• 带粘液离合器风扇（左旋螺纹）
• 辅助驱动皮带
• 正时皮带左罩1和右罩2

4.顺时针转动曲轴到上止点位置，确保正时标记对齐 3。

5.确保凸轮轴链轮锁止板中的大孔相互对着 4。

6.如果不相互对着：顺时针转动曲轴1圈。

7.从曲轴箱上拆下塞子，拧入锁止工具 5，工具号是3242。

  注意：曲柄臂上的上止点孔必须要和塞子孔对齐。

8.拆下辅助驱动皮带张紧器。

9.使用8mm内六角扳手 6，顺时针转动张紧器皮带轮直到推杆上的孔和张紧器壳体上的孔对齐。用2mm直径的销穿过张紧器壳体上的孔，固定推杆 7。

10.拆下：

• 曲轴皮带轮螺栓 8
• 曲轴皮带轮
• 正时皮带下罩 9
• 正时皮带

     注意：如果皮带要重新使用，用粉笔在皮带上标记转动方向。

安装

1.拆下每个凸轮轴链轮的螺栓 10。

2.把M10螺栓拧入凸轮轴作为拉出器的支撑。

3.使用3032号拉出器 11，拆下2个凸轮轴链轮。

4.安装：

• 凸轮轴链轮
• 锁止板 4

5.轻轻地拧紧每个凸轮轴链轮螺栓 10。

6.确保凸轮轴链轮能转动但不倾斜。

7.在凸轮轴链轮上和水泵皮带轮上安装正时皮带。

8.在凸轮轴上安装锁止工具，工具号是3391。

9.在导轮、曲轴链轮和张紧器皮带轮上安装正时皮带。

10.使用8mm内六角扳手 6，轻微地顺时针转动张紧器皮带轮。从张紧器壳体上拆下锁销以松开推杆 7。

11.在张紧器的六角头螺栓上安装扭矩扳手。

12.逆时针方向张紧正时皮带到15Nm 12。

13.拆下扭矩扳手。

14.拧紧每个凸轮轴链轮螺栓到55Nm 10。

15.拆下:

• 曲轴锁紧工具
• 凸轮轴锁紧工具 5

16.安装塞子。

17.安装曲轴皮带轮,确保槽和曲轴链轮上的凸起对齐 13。

18.拧紧曲轴皮带轮螺栓到20Nm 8。

19.按照与拆卸相反的顺序安装部件。
