进口汽车>>正时皮带拆装及正时图>>奥迪 |
A6 1.8 AJP发动机 |
|
AUDI

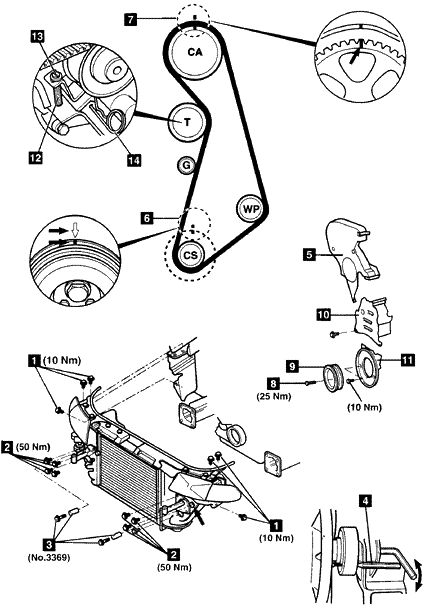

车 型:A6 1.8 年 款:1997-2001 发动机代号:AJP 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.在前板中安装3369号支撑导向装置 3。 4.向前滑动前板。 5.拆下:
6.用5mm销锁紧冷却风扇粘性联轴器 4。 7.使用内六角扳手拧松粘性联轴器。 8.拆下正时皮带上罩 5。 9.顺时针转动曲轴到1号气缸的上止点,确保正时标记对齐 6和7。 10.拆下:
11.把M5螺柱插入张紧器 12。 12.在螺柱上安装螺母和垫圈 13。 13.充分地拧紧螺母,使得合适的锁止销能被插入 14。 14.拆下正时皮带。 注意:如果皮带要重新使用,用粉笔在皮带上标记皮带的转动方向。 安装 1.确保正时标记对齐 6。 2.在曲轴链轮上安装正时皮带。 3.安装正时皮带下罩 11。 4.安装曲轴皮带轮 9。 5.拧紧曲轴皮带轮螺栓到25Nm 8。 6.确保正时标记对齐 7。 7.按照如下顺序安装正时皮带:
8.拆下锁紧销 14。 9.拆下螺母 13和螺柱 12。 10.顺时针转动曲轴2圈。 11.确保正时标记对齐 5和6。 12.安装:
13.按照与拆卸相反的顺序安装部件。 14.把前板向后推到原位置,拆下3369号支撑导向装置 3,安装螺栓。 15.拧紧螺栓 2 到50Nm。 16.拧紧螺栓 1 到10Nm。 |
|
|
