进口汽车>>正时皮带拆装及正时图>>奥迪 |
A2 1.2 TDI |
|
AUDI
车 型:A2 1.2 涡轮增压直接喷射式柴油机(TDI);A2 1.4 涡轮增压直接喷射式柴油机; A4 1.9 涡轮增压直接喷射式柴油机;A6 1.9 涡轮增压直接喷射式柴油机 年 款:1999-2001 发动机号:AJM,AMF,ANY,ATJ 拆卸 1.A2:拆卸发动机罩。
2.A4、A6:将散热器支撑板移到检修位置
3.拆卸:
4.升起并支撑住汽车的前部。 5.拆卸:
注意:不断开软管。
6.从气缸盖罩分离燃油管。 7.A2:支撑住发动机。 8.拆卸:
9.A2:轻轻降低发动机 10.拆卸

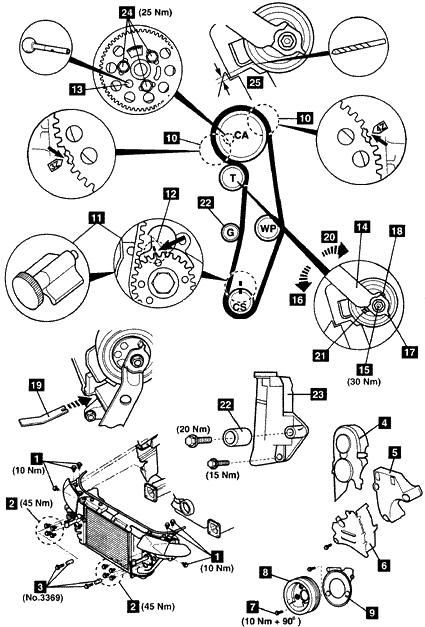

11.顺时针旋转曲轴到1号气缸的上止点。确保正时标记与凸轮轴链轮毂上的槽口对齐10:
注意:槽口位于凸轮轴链轮齿后。 12.锁紧凸轮轴11。使用第T10050号工具。 13.确保正时标记对齐12。 14.锁紧凸轮轴13。使用第3359号工具。 15.用两销钉扳手保持张紧器14。第3387号工具。 16.拧松张紧器螺母15。 17.逆时针转动张紧器皮带轮16。确保凸耳与止块对齐17&18。 18.锁紧自动张紧器单元。使用第T10008号工具19。 19.顺时针转动张紧器皮带轮20。确保凸耳与止块对齐17&21。 20. 拆卸
安装 1.确保用工具锁紧凸轮轴13。 2.确保曲轴锁紧工具正确定位11。 3.确保正时标记对齐12。 4.拧松凸轮轴链轮螺栓24。 5.将螺栓插入槽孔中心,对齐凸轮轴链轮,用手拧紧螺栓24。 6.按下列顺序装配正时皮带:
7.安装:
注意:确保链轮之间的皮带的非张紧侧是绷紧的。 8.逆时针慢慢转动张紧器皮带轮16。使用第3387号工具14。不要强行拆下锁紧工具19。 9.顺时针慢慢转动张紧器皮带轮20。插入钻头。确保尺寸如下25:
注意:发动机必须是冷态的。 10.拧紧张紧器螺母15。拧紧力矩:30牛顿米。 11.拧紧凸轮轴链轮螺栓24。拧紧力矩:25牛顿米。 12.拆卸:
13.顺时针慢慢转动曲轴两圈到1号气缸的上止点。 14.锁紧曲轴11。 15.确保正时标记对齐12。 16.确保锁紧工具能轻松地插入凸轮轴链轮13。 17.如果不能轻松地插入凸轮轴链轮13:拧松凸轮轴链轮螺栓24。转动链轮毂,直到锁紧工具能被插入13。拧紧螺栓24。拧紧力矩:25牛顿米。 18.插入钻头:确保尺寸正确25:
19.如果尺寸不正确:拧松张紧器螺母15。转动张紧器皮带轮直到尺寸正确25。拧紧张紧器螺母15。拧紧力矩:30牛顿米。 20.拆卸:
21.按与拆卸顺序相反的顺序安装部件。 22.拧紧曲轴皮带轮螺栓7。拧紧力矩:10牛顿米+90°。 |
|
|
