进口汽车>>正时皮带拆装及正时图>>奥迪 |
A3 1.9 TDI |
|
AUDI

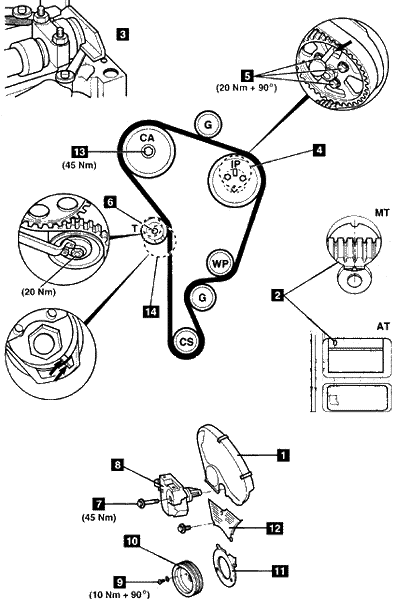

车 型:A3 1.9 涡轮增压直接喷射式柴油机 年 款:1996-2001 发动机代码:AGR,AHF,ALH 拆卸 1. 拆卸:
2.顺时针转动曲轴到1号气缸的上止点。确保飞轮正时标记对齐2。 3.将第3418号定位杆装配到凸轮轴后部。用测隙规将凸轮轴对中。 4.如果定位杆不能被装配:顺时针转动曲轴一圈。 5.在喷油泵内插入锁销。第3359号工具4。 6.拧松喷油泵链轮螺栓5。 注意:不拧松喷油泵中心轮毂螺母。 7.拧松张紧器螺母6。 8.支撑住发动机。 9.拆卸:
注意:如果皮带要被重复使用,用粉笔在皮带上标记旋转方向。 安装 1.确保曲轴在1号气缸的上止点。确保飞轮正时标记对齐2。 2.确保飞轮定位杆装配正确3。 3.确保喷油泵内的锁销正确定位4。 4.固定住凸轮轴链轮。使用第3036号工具。拧松螺栓1/2圈13。 5.用一个冲头冲正时皮带后盖内的孔,使链轮从轴锥形部位松开。确保链轮能在轴的锥形部位转动。 注意:当拧松链轮螺栓时,不使用定位杆固定住凸轮轴。 6.顺时针方向充分转动喷油泵链轮,直到螺栓到达槽孔末端。 7.从曲轴链轮开始,按逆时针方向装配正时皮带。确保皮带在链轮之间是张紧的。 8.顺时针转动自动张紧器皮带轮,直到槽口与张紧器上凸起标记对齐14。使用扳手Matra V.159。 9.将张紧器螺母拧紧到20牛顿米6。 10.确保飞轮正时标记对齐2。 11.固定住链轮。使用第3036号工具。拧紧螺栓到45牛顿米13。 12.装配将的喷油泵链轮螺栓5。拧紧力矩:20牛顿米+90°。 13.拆卸:
14.顺时针转动曲轴两圈到1号气缸的上止点。 15.确保飞轮正时标记对齐2。 16.确保锁销能插入喷油泵4。 17.如果不能插入喷油泵:拧松喷油泵链轮螺栓5。转动链轮毂,直到锁销能被插入。拧紧螺栓5。拧紧20力矩牛顿米+90°。 18.按与拆卸相反的顺序安装部件。 19.将发动机支座支架螺栓拧紧到45牛顿米7。 20.装配新的发动机支座螺栓。 21.拧紧发动机支座到发动机体的螺栓。拧紧力矩:40牛顿米+90°。 22.拧紧发动机支座到支架的螺栓。拧紧60力矩牛顿米+90°。 23.拧紧曲轴皮带轮螺栓9。拧紧力矩:10牛顿米+90°。 |
|
|
