进口汽车>>正时皮带拆装及正时图>>奥迪 |
80D/TD |
|
AUDI
车 型:80 D;80 D 涡轮增压 年 款:1982-1993 发动机代码:CY,JK,RA,SB,1Y 拆卸 1.拆卸:
2.从84年月开始车型- 拆卸:

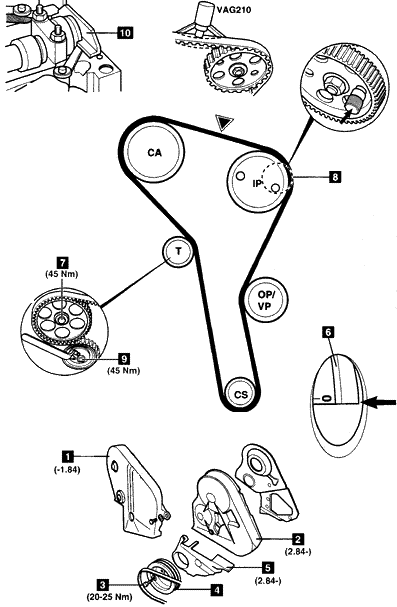

3.转动曲轴到1号气缸的上止点。确保飞轮标记对齐6。 4.将第2065A号定位杆装配到凸轮轴后部10。使用测隙规将凸轮轴对中。 5.锁紧喷油泵链轮。使用第2064号工具8。 6.拧张紧器螺母9。逆时针转动张紧器远离皮带。稍微拧紧螺母。 7.拆下正时皮带。 安装 1.确保飞轮TDC标记对齐6。 2.确保凸轮轴定位杆装配正确10。 3.确保锁销在喷油泵链轮内定位正确8。 4.拧松凸轮轴链轮螺栓7。 5.用一个冲头冲正时皮带后盖内的孔,使链轮从轴的锥形部分松开。确保链轮能在轴的锥形部分转动。 6.装配正时皮带,从曲轴链轮开始。确保皮带在链轮之间是张紧的。 7.在▼处将张紧仪装到皮带。工具号210。 8.拧松张紧器螺母。 9.顺时针转动张紧器,直到张紧仪12-13个单位。使用扳手Matra V.159.拧紧螺母到45牛顿米9。 10.拧紧凸轮轴链轮螺栓到45牛顿米7。 11.拆卸:
12.顺时针转动曲轴两圈。在▼处用一个橡皮锤敲皮带一次。重新检查皮带张紧力。 13.对于2/84:装配正时皮带下盖5。装配曲轴皮带轮4。拧紧曲轴皮带轮螺栓到20-25牛顿米3。 14.按与拆卸相反的顺序安装部件。 |
|
|
