进口汽车>>正时皮带拆装及正时图>>奥迪 |
80 1.9 TDI |
|
AUDI

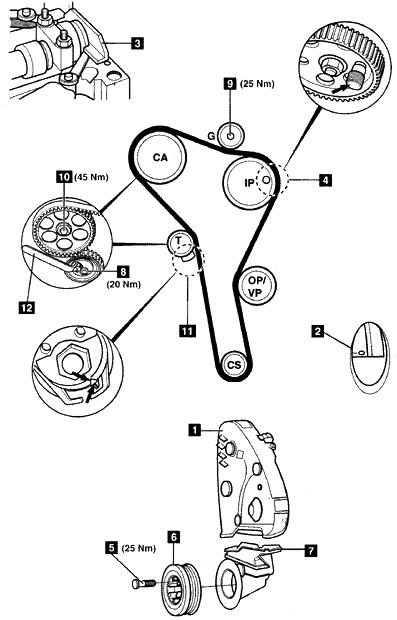

车 型:80 1.9 涡轮增压直接喷射式柴油机 年 款:1991-1995 发动机代码:1Z 拆卸 1.拆卸:
2.转动曲轴到1号气缸的上止点。确保飞轮正时标记对齐2。 注意:当飞轮上的正时标记0的中心与变速器壳下边缘对齐时,发动机在上止点。 3.将第2065A号定位杆装配到凸轮轴后部3。用测隙规对中凸轮轴。 4.锁紧喷油泵链轮。使用第2064号工具4。 5.拧松张紧器螺母8。逆时针转动张紧器远离皮带。稍微拧紧螺母。 6.拆卸:
注意:如果皮带重复使用,在皮带上用粉笔标记旋转方向。 安装 1.确保飞轮TDC标记对齐2。 注意:当飞轮上的正时标记0的中心与变速器壳下边缘对齐时,发动机在上止点。 2.确保凸轮轴定位杆装配正确3。 3.确保锁销在喷油泵内定位正确4。 4.拧松凸轮轴链轮螺栓1/2圈10。 5.用一个冲头冲正时皮带后盖内的孔,把链轮从轴的锥形部位松开。确保链轮能在轴的锥形部位转动。 6.从曲轴链轮开始,按逆时针方向装配正时皮带。确保皮带在链轮之间是张紧的。 7.装配导向皮带轮9。拧紧力矩:25牛顿米。 8.从喷油泵链轮拆下锁销。 9.拧松张紧器螺母8。 10.顺时针转动自动张紧器皮带轮,直到槽口与张紧器上凸起标记对齐11。使用扳手Matra V.159 12。 11.拧紧张紧器螺母到20牛顿米8。 12.确保飞轮正时标记对齐2。 13.固定住凸轮轴链轮。使用第3036号工具。拧紧螺栓到45牛顿米。 14.拆下凸轮轴定位杆3。 15.顺时针转动曲轴两圈。确保正时标记对齐2。 16.确保凸轮轴定位杆能被装配3。 17.确保锁销能插入喷油泵4。 18.用拇指稳固地压在皮带上。张紧器标记应该移出对齐位置11。 19.松开拇指,张紧器标记应重新对齐。如果不对齐,重复张紧程序。 20.安装:
21.拧紧曲轴皮带轮螺栓到25牛顿米5。 22.按与拆卸相反的顺序安装部件。 |
|
|
