进口汽车>>正时皮带拆装及正时图>>奥迪 |
80 1.9 TD |
|
AUDI

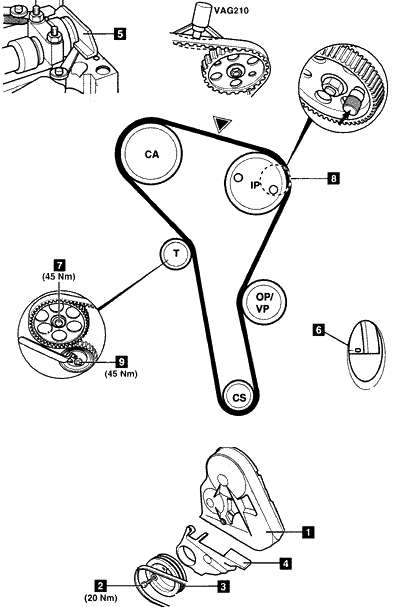

车 型:80 1.9 涡轮增压 D 年 款:1991-1994 发动机代码:AAZ 拆卸 1.拆卸:
2.转动曲轴到1号气缸的上止点。确保飞轮正时标记对齐6。 3.将第2065A号定位杆装配到凸轮轴后部5。用测隙规对中凸轮轴。 4.锁紧喷油泵链轮。使用第2064号工具8。 5.拧松张紧器螺母9。逆时针转动张紧器,使之远离皮带。 稍微拧紧螺母。 6.拆下正时皮带。 安装 1.确保飞轮TDC标记对齐6。 2.确保凸轮轴定位杆装配正确5。 3.确保锁销在喷油泵内定位正确8。 4.拧松凸轮轴链轮螺栓7。 5.用一个冲头冲正时皮带后盖内的孔,使链轮从轴锥形部份松开。确保链轮在锥形部分能转动。 6.从曲轴链轮开始,装配正时皮带。确保皮带的非张紧侧在链轮之间是张紧的。 7.将张力计安装到皮带▼处。工具号210。 8.拧松张紧器螺母9。 9.顺时针转动张紧器,直到张力计读数为12-13个单位。使用扳手Matra V.159。拧紧螺母到45牛顿米9。 10.拧紧凸轮轴链轮螺栓到45牛顿米7。 11.拆卸:
12.顺时针转动曲轴两圈。在▼处用一个橡皮锤敲皮带一次。重新检查皮带张紧力。 13.安装:
14.拧紧曲轴皮带轮螺栓到20牛顿米2。 15.按与拆卸相反的顺序安装部件。 |
|
|
