进口汽车>>正时皮带拆装及正时图>>奥迪 |
100 2.5 TDI |
|
ADUI
车 型:100 2.5涡轮增压直接喷射式柴油机 年 款:1991-1995 发动机代码:ABP,AAT 拆卸 1.拆卸:
2.将支撑杆装配到右保险杠支架位置。工具号3251。松开散热器下支座。向前旋转散热器。不断开软管。 3.拆卸:
4.锁紧曲轴皮带轮。使用第3256号工具。拆下中心螺栓13。 5.拆卸:

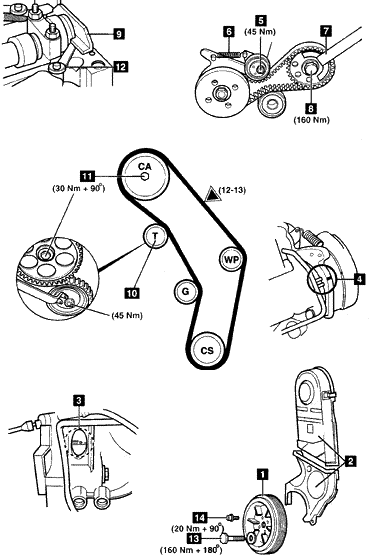

6.拆下喷油泵皮带盖。 7.转动曲轴到1号气缸的上止点。确保正时标记对齐3&4。 8.拧松喷油泵皮带张紧器螺母5。拆下张紧器弹簧6。把张紧器从皮带移开。稍微拧紧螺母。 9.固定住凸轮轴后链轮。使用3036号工具7。拆下螺栓和垫圈8。 10.拆下喷油泵后链轮和喷油泵皮带。 11.将第2065A号定位杆装配到凸轮轴后部9。用测隙规将凸轮轴对中12。 12.拧松张紧器螺母10。顺时针转动张紧器远离皮带。使用扳手Matra V.159。稍微拧紧螺母。 13.拆下正时皮带。 安装 1.拧松凸轮轴链轮螺栓1/2圈11。轻敲链轮以将它从锥部松开。 注意:链轮在锥部应当自由转动,但不倾斜。 2.确保飞轮正时标记对齐3。 3.从曲轴链轮开始,按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。 4.拧松张紧器螺母10。逆时针转动张紧器以张紧皮带。使用扳手Matra V.159。拧紧螺母到45牛顿米10。 5.将张力计安装到皮带▼处。工具号210。张力计应当显示12-13个单位。 6.如果不显示12-13个单位,重复张紧程序。 7.确保飞轮正时标记对齐3。 8.固定住凸轮轴链轮。拧紧螺栓11。拧紧力矩:30牛顿米+90°。 9.拆下凸轮轴定位杆9。 10.装配凸轮轴后链轮。装配螺栓和垫圈8。稍微拧紧螺栓。确保链轮能在锥部上转动但不倾斜。 11.安装:
12.拧松张紧器螺母以张紧皮带5。 13.确保正时标记对齐3&4。 14.固定住凸轮轴后链轮。使用3036号工具7。拧紧螺栓到160牛顿米8。 15.顺时针转动曲轴1/2圈。拧紧张紧器螺母到45牛顿米5。 16.转动曲轴到1号气缸的上止点。确保正时标记对齐3&4。 17.按与拆卸相反的顺序安装部件。 18.安装:
19.装配新的曲轴皮带轮中心螺栓13。用机油稍微润滑螺纹。拧紧力矩:160牛顿米+180°。 20.检查并调整喷油泵正时。 |
|
|
