进口汽车>>正时皮带拆装及正时图>>奥迪 |
A4 1.9 TDI |
|
ADUI

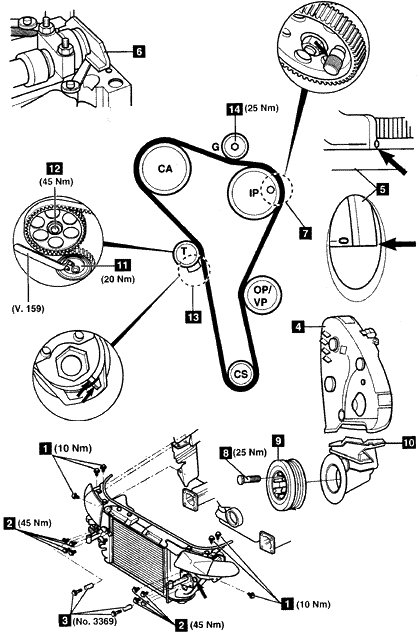

车 型:A4 1.9涡轮增压直接喷射式柴油机;A6 1.9涡轮增压直接喷射式柴油机 年 款:1994-2001 发动机代码:1Z,AHU,AFN,AFF,AVG 拆卸 1.除A6→1997:将散热器支撑板移到检修位置:
2.拆卸:
3.曲轴到1号气缸的上止点。确保飞轮正时标记对齐5。 4.将2065A号定位杆装配到凸轮轴后部6。使用厚薄规将凸轮轴对中。 5.锁紧喷油泵链轮。使用2064号工具7。 6.拆卸:
7.拧松张紧器螺母11。逆时针转动张紧器远离皮带。稍微拧紧螺母。 8.拆卸:
注意:如果重复使用皮带,在皮带上用粉笔标记旋转的方向。 安装 1.确保飞轮正时标记对齐5。 2.确保凸轮轴定位杆装配正确6。 3.确保锁销在喷油泵链轮内定位正确7。 4.固定住凸轮轴链轮。使用3036号工具。 5.拧松凸轮轴链轮螺栓1/2圈12。 6.用冲头冲正时皮带后盖内的孔,使链轮从锥部松开。确保链轮在锥部能转动。 7.从曲轴链轮开始,按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。 8.装配导向皮带轮14。拧紧螺栓到25牛顿米。 9.从喷油泵链轮拆下锁销。 10.拧松张紧器螺母11。 11.顺时针转动自动张紧器皮带轮,直到槽口与张紧器上的凸起标记对齐13。使用扳手Matra V.159。 12.拧紧张紧器螺母到20牛顿米11。 13.确保飞轮正时标记对齐5。 14.固定住凸轮轴链轮。3036使用号工具。 15.拧紧凸轮轴链轮螺栓到45牛顿米12。 16.拆下 凸轮轴定位杆6。 17.顺时针转动曲轴两圈。确保正时标记对齐5。 18.确保凸轮轴杆能装配6。 19.确保锁销能插入喷油泵链轮7。 20.对皮带施加稳固的拇指压力。张紧器标记应当移出校准位置13。 21.释放拇指压力。张紧器标记应当重新对齐。如果不重新对齐,重复张紧程序。 22.安装:
23.拧紧曲轴皮带轮到25牛顿米8。 24.按与拆卸相反的顺序安装部件。 25.将散热器支撑板推回原位。拆下3369号支撑导向装置。旋入螺栓1&2。 26.拧紧8mm螺栓到45牛顿米2。拧紧6mm螺栓到10牛顿米1。 |
|
|
