进口汽车>>正时皮带拆装及正时图>>奥迪 |
A4 1.9 TDI AHH发动机 |
|
AUDI

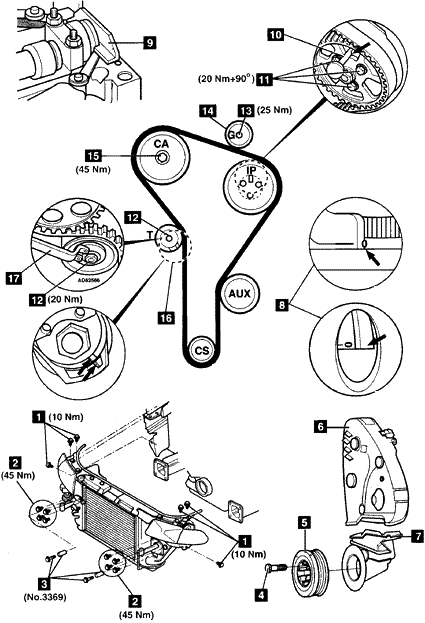

车 型:A4 1.9 涡轮增压直接喷射式柴油机 年 款:1997-2001 发动机代码:AHH 拆卸 1.拆卸:
2.在前板内安装3369号支撑导向装置3。 3.向前滑动前板。 4.拆卸:
5.将涡轮增压控制电磁阀移到一边。不断开软管。 6.拆卸:
7.转动曲轴到1号气缸的上止点。确保飞轮正时标记对齐8。 8.拆卸:
9.将2065A号定位杆装配到凸轮轴的后部9。用测隙规将凸轮轴对中。 10.在喷油泵内插入锁销10。工具号3359。 11.拧松喷油泵链轮锁紧螺栓11。 12.拧松张紧器螺母12。逆时针转动张紧器,使其远离皮带。稍稍拧紧螺母12。 13.拆卸:
注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.确保飞轮正时标记对齐8。 2.确保凸轮轴定位杆装配正确9。 3.确保锁销在喷油泵内定位正确10。 4.固定住凸轮轴链轮。使用3036号工具。 5.拧松凸轮轴链轮螺栓1/2圈15。 6.用一个冲头冲正时皮带后盖内的孔,从锥部松开链轮。 7.拆卸:
8.从喷油泵链轮拆下锁紧螺栓11。装配新螺栓。用手劲拧紧螺栓。 9.将喷油泵链轮与槽孔中心内的螺栓对齐。 10.按下列顺序装配螺栓:
注意:微微转动喷油泵链轮,以啮合正时皮带齿。 11.确保链轮之间皮带是张紧的。 12.将凸轮轴链轮装配到皮带上,然后将带皮带的凸轮轴链轮装进凸轮轴端部。 13.装配凸轮轴链轮螺栓15。 14.稍稍拧紧凸轮轴链轮螺栓15。链轮在锥部应自由转动,但不倾斜。 15.装配导向皮带轮14。拧紧螺栓到25牛顿米。 16.拧松张紧器螺母12。 17.顺时针转动自动张紧器皮带轮,直到槽口与张紧器上的凸起标记对齐16。使用扳手Matra V.159 17。 18.如果张紧器皮带轮转动过大:充分逆时针转动张紧器皮带轮,重复张紧程序。 19.拧紧螺母到20牛顿米12。 20.确保飞轮正时标记对齐8。 21.固定住凸轮轴链轮。使用3036号工具。 22.拧紧凸轮轴链轮螺栓到45牛顿米15。 23.暂时拧紧喷油泵链轮锁紧螺栓到20牛顿米11。 注意:不要再拧90°。 24.拆卸:
25.顺时针转动曲轴两圈,直到正时标记对齐8。 26.确保凸轮轴定位杆能被装配。 27.确保锁销能插入喷油泵10。 28.如果不能插入:拧松喷油泵链轮锁紧螺栓11。转动链轮轮毂,直到锁销能被插入10。 29.拧紧螺栓到20牛顿米+90°。 30.确保槽口与张紧器上的凸起标记对齐16。 31.如果不对齐:拧松张紧器螺母12。顺时针转动自动张紧器皮带轮,直到槽口与张紧器上的凸起标记对齐16。拧紧螺母到20牛顿米。 32.按与拆卸相反的顺序安装部件。 33.拧紧曲轴皮带轮螺栓4:
注意:级别号在螺栓头上识别。 |
|
|
