A4 2.5 V6 TDI

车      型：A4 2.5 涡轮增压直接喷射式柴油机；A6 2.5 V6涡轮增压直接喷射式柴油机；

            A8 2.5 V6涡轮增压直接喷射式柴油机

年      款：1997-2001

发动机代码：AFB，AKN,AKE

拆卸

喷油泵皮带

1.举升并支撑住汽车前部。

A4/A6：

2.拆卸：

• 前保险杠
• 发动机下挡板
• 内冷却器软管
• 空气滤清器进气管道
• 前板螺栓1&2

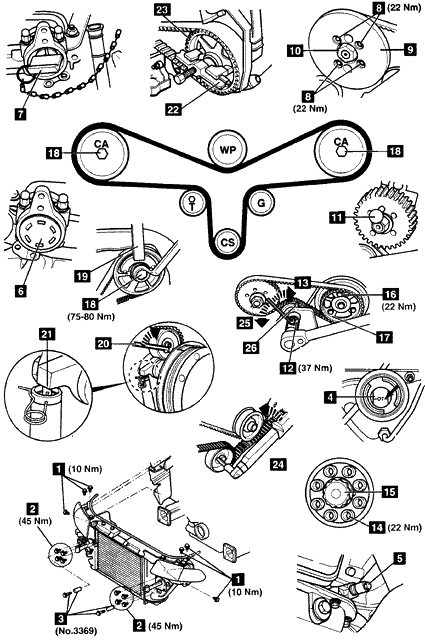

3.在前板内安装3369号支撑导向装置3。

4.将散热器支撑板移进检修位置。

A8：

5.拆卸：

• 发动机下挡板

带AKE发动机的A4：

6.拆卸：

• 涡轮增压器隔热板
• 左前轮
• 左侧挡泥板
• 左侧驱动轴隔热板
• 前催化转化器

所有车型：

7.拆卸：

• 带粘液离合器的风扇
• 带粘液离合器的风扇的空气导管
• 上发动机盖
• 正时皮带上盖
• 辅助传动皮带盖
• 辅助传动皮带

    注意：在皮带上标记旋转的方向。

• 机油加油口盖

8.顺时针转动曲轴到上止点。

9.确保凸轮轴正时标记与机油加油口盖孔中心对齐4。

10.从气缸体拆下塞子。

11.拧入曲轴锁紧工具。3242号工具5

注意：曲柄臂内的TDC孔必须与塞子孔对齐。

12.拆卸：

• 冷却液膨胀箱-不断开软管
• 真空泵-不断开软管
• 空气滤清器壳-A4
• 带AKE发动机的A4：燃油软管支撑架
• 带AKE发动机的A4：燃油滤清器壳-不断开软管
• 涡轮增压器空气软管-A4
• 右侧后部盖板6

13.将凸轮轴定位工具安装到凸轮轴后部。3458号工具7。

注意：利用工具所带的链条保持工具，以防止它脱落。

14.拆卸：

• 喷油泵减振器螺栓8
• 喷油泵减振器9

注意：不要拧松喷油泵中心轮毂螺母10。

15.喷油泵链轮内插入锁销。3078号工具11。

16.拧松喷油泵皮带张紧器螺母12。

17.使用内六角扳手顺时针转动张紧器皮带轮，使其远离皮带13。

18.稍微拧紧喷油泵皮带张紧器螺母12。

19.拆下喷油泵皮带。

20.拆卸：

• 凸轮轴链轮螺栓16
• 凸轮轴外链轮(用于喷油泵皮带)17

注意：如果要重复使用皮带，用粉笔在皮带上标记旋转的方向。

安装

喷油泵皮带

1.确保凸轮轴正时标记与机油加油口盖孔的中心对齐4。

2.确保曲轴锁紧工具定位正确。3242号工具5。

3.确保凸轮轴定位工具装配到凸轮轴后部。3458号工具7。

4.确保锁销在喷油泵内定位正确11。

5.装配凸轮轴外链轮17。

6.确保凸轮轴链轮螺栓不在槽孔的端部。

7.装配凸轮轴链轮螺栓16。稍稍拧紧螺栓。确保链轮能转动。

8.装配喷油泵皮带。

注意：观察旋转标记的方向。

9.拧松喷油泵皮带张紧器螺母12。使用3078号工具。

10.逆时针转动张紧器皮带轮25。使用内六角扳手。检查张紧器指针是否对齐26。

11.拧紧张紧器螺母到37牛顿米12。

12.拧紧链轮螺栓到22牛顿米16。

13.拆下喷油泵锁销11。

14.拆下凸轮轴定位工具7。

15.拆下曲轴锁紧5工具。装配塞子。

16.顺时针慢慢转动凸轮轴两圈。

17.拧入曲轴锁紧工具。3242号工具5。

18.检查凸轮轴定位工具是否能正确装配7。

19.检查锁销在喷油泵链轮内是否能正确装配11。

20.检查张紧器指针是否对齐26。如有必要进行调整。

21.拆下工具5、7&11。

22.安装喷油泵减振器9。

23.拧紧喷油泵减振器螺栓8。拧紧力矩22牛顿米。

24.按与拆卸相反的顺序安装部件。

拆卸

正时皮带

1.如前所述拆下喷油泵皮带。

2.拆卸：

• 曲轴皮带轮螺栓14
• 曲轴皮带轮

注意：不拆下曲轴中心螺栓15。

• 正时皮带下盖
• 带粘液离合器风扇的皮带轮
• 带粘液离合器风扇支架

3.拆卸：

• 凸轮轴链轮螺栓16
• 凸轮轴外部链轮(用于喷油泵皮带)

4.固定住链轮。使用3036号工具19。拧松每个凸轮轴链轮的螺栓18。

5.顺时针慢慢转动张紧器皮带轮， 直到推杆内的孔与张紧器体对齐。使用8mm内六角扳手20。用2mm直径的销穿过张紧器体内的孔来固定住推杆21。

6.从凸轮轴松开凸轮轴链轮40001 工具22。

7.拆卸：

• 左侧凸轮轴螺栓18
• 左侧凸轮轴链轮23
• 正时皮带

注意：如果要重复使用皮带，用粉笔标记旋转的方向。

安装

正时皮带

1.确保凸轮轴下标记与机油加油口盖孔中心对齐4。

2.确保曲轴锁紧工具定位正确。3242号工具5。

3.确保凸轮轴定位工具装配到凸轮轴后部。3458号工具7。

4.确保右侧凸轮轴链轮能在锥部上转动但不倾斜。

5.按下列顺序装配正时皮带：

注意：观察转向标记的方向。

• 曲轴链轮
• 右侧凸轮轴链轮
• 张紧器皮带轮
• 导向皮带轮
• 水泵皮带轮

6.将左侧凸轮轴链轮装配到皮带，然后将带皮带的凸轮轴链轮装到凸轮轴的端部。

7.装配凸轮轴链轮螺栓18。

8.确保凸轮轴链轮在锥部上转动，但不倾斜。

9.顺时针微微转动张紧器皮带轮。使用8mm内六角扳手20。从张紧器体拆下销，以释放推杆21。

10.从张紧器皮带轮拆下内六角扳手20。

11.将扭力扳手安到张紧器的六角头螺栓。

12.逆时针方向对张紧器皮带轮施加15牛顿米的扭矩(箭头方向)24。

13.拆下扭力扳手。

14.固定住链轮。使用3036号工具19。将每个凸轮轴链轮螺栓拧紧到75-80牛顿米。

15.安装：

• 正时皮带下盖
• 带粘液离合器风扇的下盖
• 带粘液离合器风扇支架
• 带粘液离合器风扇皮带轮
• 曲轴皮带轮
• 曲轴皮带轮螺栓14

注意：确保槽口与曲轴链轮上的凸起对齐。

16.拧紧曲轴皮带轮螺栓到22牛顿米14。

17.如前所述装配喷油泵皮带。

18.按与拆卸相反的顺序安装部件。
