A6 2.5 TDI

车      型：A6 2.5涡轮增压柴油机

年      款：1994-1997

发动机代码：AEL，AAT

拆卸

1.拆卸：

• 上发动机盖
• 发动机罩关闭外板（shut panel）
• 动力助力转向泵皮带轮防护罩
• 辅助传动皮带张紧器
• 带粘液离合器的风扇。使用3212号工具
• 辅助传动皮带
• 到空气滤清器的空气管
• 带粘液离合器风扇的空气导管
• 冷却风扇与导流罩

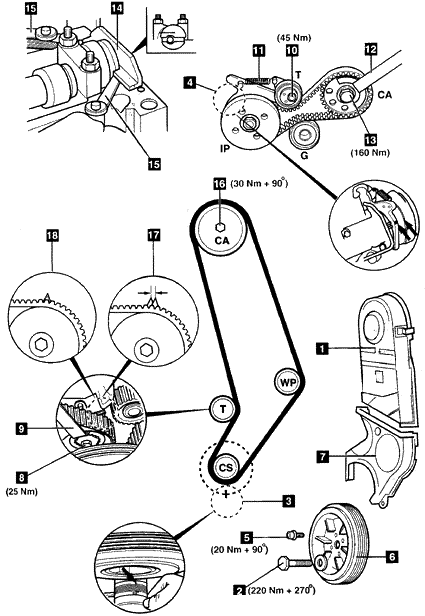

• 正时皮带上盖1

2.从机油管支架拆下2个螺栓。装配曲轴皮带轮保持工具。3256号工具。

3.拧松曲轴皮带轮中心螺栓2。

4.转动曲轴到1号气缸的上止点。确保正时标记对齐3。

注意：使用一面镜子，检查曲轴上两槽口的细小部分是否对齐。

5.喷油泵正时标记对齐4。

6.如果不：顺时针转动曲轴一圈。

7.拆卸：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮中心螺栓2
• 曲轴皮带轮6
• 正时皮带下盖7
• 喷油泵皮带盖
• 气缸盖罩

8.拧松喷油泵继电器螺母10。拆下张紧器弹簧11。将张紧器移离皮带。稍稍拧紧螺母。

9.固定住凸轮轴后链轮。使用3036号工具12。拆下螺栓和垫圈13。

10.拆下凸轮轴后链轮和喷油泵皮带。

11.将2065A号定位杆装配到凸轮轴后部14。使用测隙规将凸轮轴对中15。

12.拧松张紧器螺栓8。转动张紧器皮带轮使用其远离皮带。使用3355号工具9。

13.稍稍拧紧张紧器螺栓8。

14.拆下正时皮带。

注意：确保曲轴不移动。

安装

1.拧松凸轮轴链轮螺栓1/2圈16。轻敲链轮以将它从锥部松开。

注意：链轮应当在锥部上自由转动但不倾斜。

2.确保凸轮轴未移动。

3.从曲轴链轮开始，按逆时针方向装配皮带。确保链轮之间皮带是张紧的。

4.拧松张紧器螺栓8。

5.转动张紧器皮带轮，直到指针向右移动约3mm 17。使用3355号工具9。

6.拧松张紧器螺栓，直到指针对齐18。

7.拧紧张紧器螺栓到25牛顿米。

8.安装：

• 正时皮带下盖7
• 曲轴皮带轮。稍稍拧紧中心螺栓2

9.确保正时标记对齐。

10.拧紧凸轮轴链轮螺栓16。拧紧力矩：30牛顿米+90°。

11.拆下凸轮轴定位杆14。

12.装配凸轮轴后链轮。装配螺栓和垫圈13。拧紧螺栓，直到链轮恰好能用手转动。

13.安装：

• 喷油泵皮带
• 张紧器弹簧11

14.拧松张紧器螺母以张紧皮带10。

15.确保正时标记对齐3&4。

16.固定住凸轮轴后链轮。使用3036号工具12。拧紧螺栓到160牛顿米13。

17.顺时针围观1/2圈。拧紧张紧器螺母到45牛顿米10。

18.转动曲轴3/2圈到1号气缸的上止点。确保正时标记对齐3&4。

19.重新检查皮带张紧力。确保指针相隔不超过3mm 17。

20.装配新的曲轴皮带轮中心螺栓2。用油稍微润滑螺纹。拧紧力矩：220牛顿米+270°(一圈的3/4)。

21.装配曲轴皮带轮螺栓5。拧紧力矩：20牛顿米+90°。

22.按与拆卸相反的顺序安装部件。
