进口汽车>>正时皮带拆装及正时图>>奥迪 |
A2 1.4 |
|
AUDI
车 型:A2 1.4 年 款:2000-2001 发动机号:AUA 拆卸 1.折卸发动机罩:
2. 拆卸:

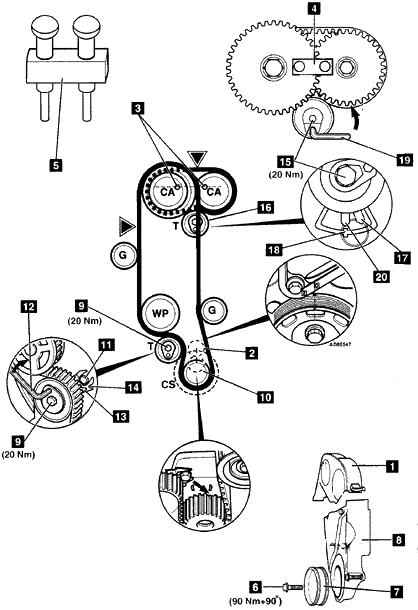

3.举升且支撑汽车的前部。 4.顺时针转动曲轴到第一缸的上止点。确保在曲轴皮带轮上的正时标记齐2。 5.确保定位孔对齐3。 6.如果定位孔没有对齐,顺时针转动曲轴一圈。 7.安装锁止工具到凸轮轴链轮4上。使用工具NO.T10016 5。 注意:确保锁止工具在气缸盖内定位正确。 8.支撑发动机。 9.拆卸:
10.降低发动机,直到可接近曲轴皮带轮螺栓。 11.拆卸辅助驱动带。 12.装配曲轴皮带轮固定工具。工具号 3415。 13.松开曲轴皮带轮螺栓6。 14.拆卸:
15.加两个垫圈到曲轴皮带轮螺栓6。 16.装配曲轴皮带轮螺栓6。轻轻拧紧螺栓。 17.拆卸:
18.松开皮带张紧轮螺栓9。 19.逆时针转动皮带张紧轮,以释放皮带上的张紧力。 20.拆下正时皮带。 注意:如果正时皮带重复使用,在正时皮带上用粉笔标出正时皮带转动方向。 安装
1.确保锁止工具已装配到凸轮轴链轮4。工具号 T10016 。5 2.确保在曲轴链轮上的正时标记对齐10。 注意:与曲轴链轮磨过的齿对齐。 3.从水泵链轮开始,逆时针方向安装正时皮带。 4.用手指拧紧皮带张紧轮螺栓9。确保底板被螺栓支撑11。 5.顺时针转动皮带张紧轮12直到指针13与底板14上的槽相对齐。 6.从凸轮轴链轮4上拆下锁止工具。使用工具NO.T10016 5。 7.拧紧皮带张紧轮螺栓到20牛·米9。 8.顺时针转动曲轴两圈,使第一缸位于上止点。确保在曲轴链轮正时皮带对齐10。 9.确保锁止工具能够插入到凸轮轴链轮4内。工具号T10016 5。 10.确保指针13与在底板14上的槽相对齐。 11.如果没有对齐:重复以上步骤。 12.在▼处对皮带施加稳固的姆指压力。指针13与要底板14上的槽必须分开。 13.释放在▼处的姆指压力。 14.顺时针转动曲轴两圈,使第一缸位于上止点。 15.确保指针13与在底板14上的槽相对齐。 16.拆下曲轴皮带轮螺栓6。 17.安装:
18.装配曲轴皮带轮固定工具。使用工具NO.3415。 19.拧紧曲轴皮带轮螺栓6。拧紧力矩:90牛·米+90° 。 20.拆下固定工具。使用工具NO.3415。 21.按照与拆卸时相反的顺序安装部件。 拆卸
1.按前面叙述的方法拆下正时皮带。 2.松开皮带张紧轮螺栓15。 3.顺时针转动皮带张紧轮以释放皮带张紧力。 4.拆卸:
注意:如果要再次使用正时皮带,请在正时皮带上用粉笔标上正时皮带转动方向。 安装
1.确保锁止工具装配到凸轮轴链轮4上。使用工具NO.T10016 。5。 2.从进气凸轮轴链轮开始,按顺时针方向安装驱动带。 3.确保链轮之间的皮带的非张紧侧是绷紧的。 4.转动皮带张紧轮,直到指针位于图示位置17。 5.安装:
6.用手指拧紧皮带张紧轮螺栓15。 注意:确保底板的凸耳位于气缸盖孔内18。 7.逆时针转动皮带张紧轮19,直到指针与底板凸耳对齐18。 8.拧紧皮带张紧轮螺栓15到20牛·米。 9.按前面叙述的方法装配正时皮带。 10.从凸轮轴链轮4拆下锁止工具。使用工具NO.T10016 。5。 11.顺时针转到曲轴两圈,使第一缸位于上止点位置。确保在曲轴链轮上的正时标记对齐10。 12.确保锁止工具能插入到曲轮链轮4内。使用工具NO.T10016 。 5。 13.确保指针与底板上凸耳对齐18。 14.如果没有对齐:重复张力调整步骤。 15.在▼处对皮带施加稳固的姆指压力。指针20与底板凸耳必须分开18。 16.释放在皮带▼处的姆指压力。 17.顺时针转动曲轴两圈,使第一缸位于上止点位置。 18.确保指针20与底板凸耳相对齐18。 19.按照与拆卸相反的顺序安装部件。 |
|
|
