进口汽车>>正时皮带拆装及正时图>>奥迪 |
A3 1.6 |
|
AUDI

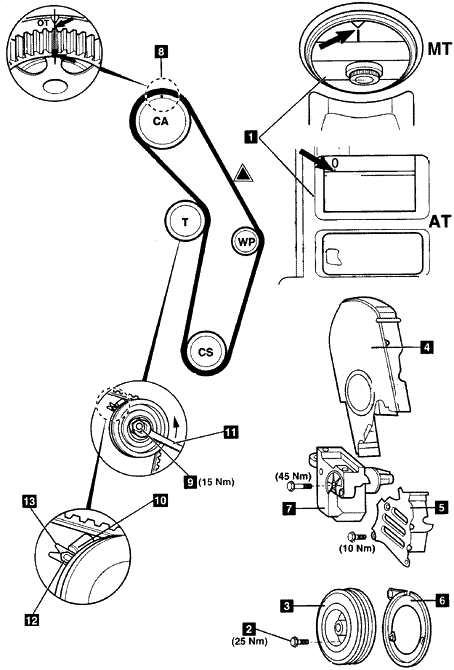

车 型: A3 1.6 年 款: 1996-2001 发动机号: AEH,AKL,APF 拆卸 1.拆卸:
2.顺时针转动曲轴到第一缸上止点位置。确保飞轮正时标记对齐1。 3.支撑发动机。 4.拆卸:
注意:为拆下发动机安装螺栓,可能需要稍微升高发动机。 5.确保凸轮轴链轮正时标记对齐8。 6.松开张紧器螺母9。把张紧器从皮带移开。 7.拆下正时皮带。 注意:如果要再次使用正时皮带,请在正时皮带上用粉笔标上正时皮带转动方向。 安装 1.确保正时标记对齐1与8。 2.按以下顺序装配正时皮带:
3.确保链轮之间皮带的非张紧侧是紧绷的。 4.确保定位凸耳位于气缸盖10的槽内。 5.逆时针转动张紧器。使用MATRA V.159板手。 6.顺时针转动张紧器到指针低于凹槽大约10毫米。 7.逆时针转动张紧器到指针对齐凹槽。 8.拧紧张紧器螺母到15牛·米9。 9.顺时针转动曲轴两圈。确保正时标记对齐1与8。 10.在▼处对皮带施加姆指压力。确保指针与凹槽分开。 11.解除姆指压力。指针必须对齐凹槽。 12.按与拆卸时相反的顺序来安装部件。 13.拧紧曲轴皮带轮螺栓到25牛·米2。 |
|
|
