进口汽车>>正时皮带拆装及正时图>>奥迪 |
A3 1.8/1.8T |
|
AUDI
车 型: A3 1.8/TURBO ; S3 1.8 TURBO 年 款: 1996-2001 发动机号: AGN,AGU,APY 拆卸 1.断开:
2.升起并支撑汽车前部。 3.拆卸:
4.支撑发动机。 5.拆卸:

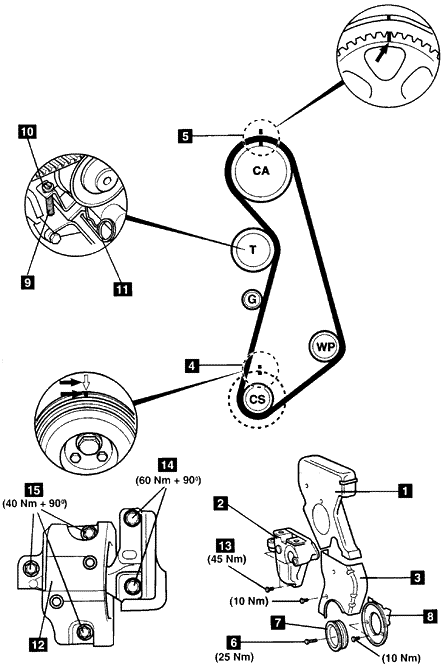

6.顺时针转动曲轴到第一缸上止点位置。确保正时皮带对齐4和5。 7.拆卸:
8.将M5螺柱插入到张紧器9。 9.装配螺母与垫圈10到螺柱上。拧紧螺母到足以使合适的锁止销插入11。 注意:不要过度拧紧螺母。 10.拆下正时皮带。 注意:如果要再次使用正时皮带,请在正时皮带上用粉笔标出正时皮带的传动方向。 安装 1.确保正时皮带对齐5。 2.安装正时皮带到曲轴链轮上。 3.安装下正时皮带盖8。 4.安装曲轴链轮7。拧紧螺栓到25牛·米6。 5.确保正时皮带对齐4。 6.按以下顺序安装正时皮带:
注意:确保链轮之间皮带的非张紧侧是紧绷的。 7.拆下锁止销11。 8.拆下螺母与螺柱10与9。 9.顺时针转动曲轴两圈。确保正时皮带对齐4与5。 10.安装:
11.拧紧发动机安装支架螺栓13。拧紧力矩:45牛·米。 12.更换新的右侧发动机安装支架螺栓14与15。 13.安装右侧发动机座架12。 14.拧紧发动机座架到支架螺栓14。拧紧力矩:60牛·米+90° 。 15.拧紧发动机座架到车身螺栓15。拧紧力矩:40牛·米+90° 。 16.按与拆卸时相反的顺序安装其余的部件。 |
|
|
