80 1.6

车型：        80 1.3；1.6(1990)；80 1.8；80 2.0(1990)；100 1.8

年款：        1979-1994

发动机号：    DD，DR，DS，DT，DZ，EP，JN，JU，JV，JW，MU NE，NP，PH，PM， PP， PV，

              RN，RS，RU，SA，SD，SE，SF，SH，WA，WF，WP，WV，WY，YH，YK，  YN，YP，

              YU，YV，YY，YZ，ABS，3A，4B

拆卸

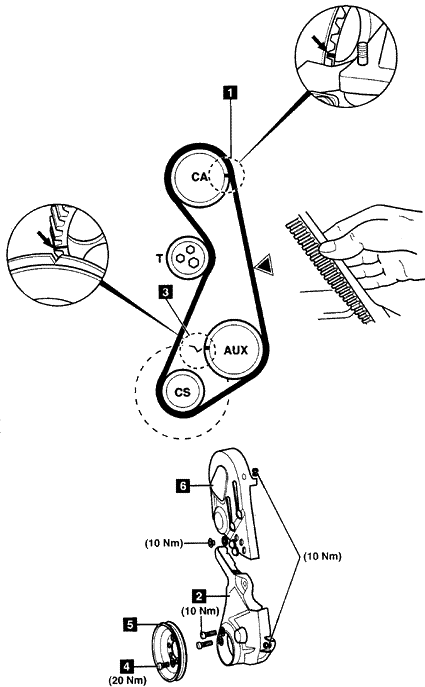

1.转动曲轴,直到曲轴链轮的正时标记和凸轮轴链轮后部的正时标记对齐1与3。

2.拆卸：

• 辅助驱动带。
• 曲轴皮带轮螺栓4。
• 曲轴皮带轮5。
• 上正时皮带罩6。
• 下正时皮带罩2。

3.松开张紧轮螺栓。逆时针转动张紧轮。

4.拆下正时皮带。

安装

1.确保正时标记对齐1。

2.将正时皮带装配到曲轴链轮与附件驱动轴链轮上。

3.暂时用一个螺栓轻轻拧紧曲轴链轮。

4.确保在曲轴皮带轮上的正时标记与在附件驱动轴链轮上的标记相对齐。

5.将正时皮带装配到凸轮轴链轮与张紧器皮带轮。

6.确保正时标记对齐。

7.顺时针转动张紧轮，直到在▼处皮带正好能用手指扭曲90° 。

8.拧紧张紧轮螺栓到45牛·米。

9.顺时针转动曲轴两圈。

10.确保正时标记对齐。

11.重新检查皮带张紧力。

12.按与拆卸时相反的顺序安装其余部件。

13.拧紧曲轴皮带轮螺栓4到20牛·米。
