80 1.6/2.0

车    型： 80 1.6/2.0；100 2.0；A6 2.0

年    款： 1991-1997

发动机号： AAD，AAE，ABB，ABK，ABM，ABT，ADA

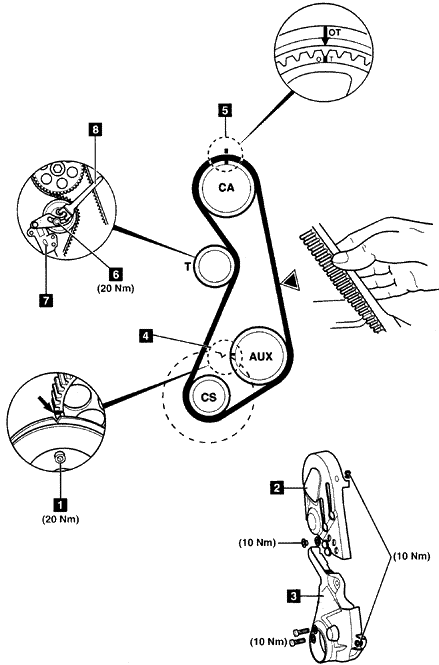

拆卸

1.拆下辅助驱动带。

2.拆卸：

• 曲轴减震器。
• 上正时皮带罩2。
• 下正时皮带罩3。

3.暂时安装曲轴减震器。

4.转动曲轴，直到曲轴减震器上的正时标记与附件驱动轴链轮上的标记相对齐4。

5.确保在凸轮轴链轮上的“OT”标记与正时皮带后罩上的标记相对齐5。

6.拆下曲轴减震器。

7.松开张紧器螺栓6。转动张紧器远离皮带。轻轻拧紧螺栓。

8.拆下正时皮带。

安装

1.确保在凸轮轴链轮上的“OT”标记与正时皮带后盖上的标记相对齐5。

2.将正时皮带安装到曲轴链轮和附件驱动轴链轮上。

3.暂时用一个螺栓装配曲轴减震器1。轻轻拧紧螺栓。

4.确保在曲轴皮带轮上的正时标记与辅助轴链轮上的标记相对齐4。

5.将正时皮带安装到凸轮轴链轮和皮带张紧轮上。

 注意：皮带张力必须在发动机冷机时调整。因为张紧器装有温度补偿单元7。

6.装配MATRA V.159板手到皮带张紧轮8。

7.逆时针转动张紧轮，直到▼处皮带能用手指扭曲90°。

8.拧紧张紧轮螺栓到20牛·米6。

9.顺时针转动曲轴两圈。

10.确保正时标记对齐4与5。

11.再检查皮带张力。

12.拆下曲轴减震器。

13.按与拆卸时相反的顺序安装其余部件。

14.装配曲轴减震器。拧紧螺栓到20牛·米1。
