A6 1.8 ADR发动机

车    型： CABRLOLET 1.8；A6 1.8

年    款： 1995-2001

发动机号： ADR

拆卸

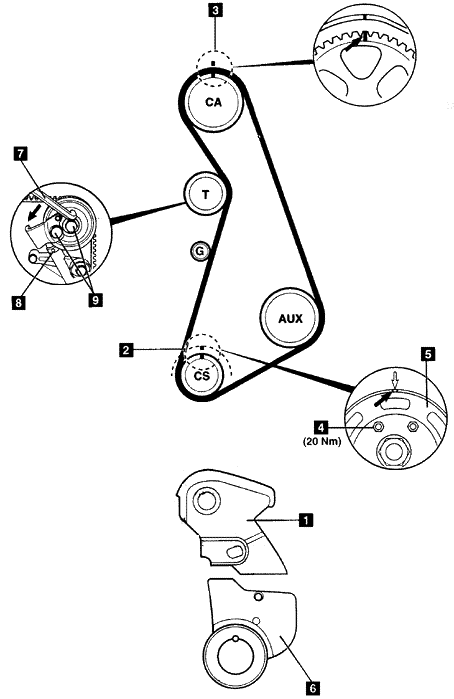

1.拆卸：

• 辅助驱动带。
• 上正时皮带罩1。

2.顺时针转动曲轴到第一缸上止点位置。确保正时标记对齐2与3。

3.拆卸：

• 曲轴皮带轮螺栓4。
• 曲轴皮带轮5。
• 正时皮带下罩6。

4.逆时针转动皮带张紧轮，直到在推杆上的孔与皮带张紧器体的孔对齐8。使用8毫米内六角板手。用一个适用的销子穿过张紧轮体内的孔，将推杆固定住。

 注意：不要松开螺栓9。

5.拆下正时皮带。

注意：如果重复使用正时皮带，在正时皮带上用粉笔标出正时皮带转动方向。

安装

1.确保正时标记对齐3。

2.将正时皮带装配到曲轴链轮上。

3.安装：

• 下正时皮带罩6。
• 曲轴皮带轮5。
• 曲轴皮带轮螺栓4。拧紧力矩：20牛·米。

4.确保正时标记对齐2。

5.将正时皮带装到其余的链轮和皮带轮上。

6.确保链轮之间的皮带的非张紧侧是紧绷的。

7.逆时针方向稍微转动皮带张紧轮。使用8毫米内六角板手7。从张紧轮体拆下销子以释放推杆8。

8.顺时针转动曲轴两圈。确保正时标记对齐2与3。

9.按与拆卸时相反的顺序安装其余的部件。
