进口汽车>>正时皮带拆装及正时图>>奥迪 |
80 2.0/2.2/2.3带有导轮 |
|
AUDI
车 型:80 2.0/2.2/2.3;90 2.0/2.2/2.3;100 1.9/2.0/2.2/2.3;200 2.2/2.3; 100/200 2.2 TURBO;COUPO 2.0/2.2/2.3 年 款:1982-1991 发动机号:带导轮 HP,HX,HY,JS,JT,JY,KE,KF,KG,KH,KK,KL,KP,KU,KV,KX,KZ, MC, NF,NG,PS,PX,RT,SL,WC,WH,WU,1B,2B 拆卸 1.拆卸:

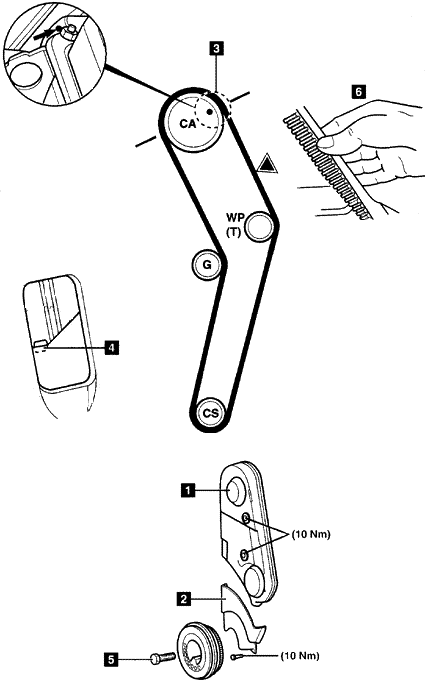

2.锁止曲轴皮带轮。使用工具NO.2084(如果可得到)。 注意:慢慢地顺时针转动曲轴直到工具位于前发动机座架上。 3.松开曲轴皮带轮螺栓5。 4.拆下锁止工具。 5.转动曲轴到第一缸上止点位置。确保正时标记对齐3与4。 注意:凸轮轴链轮标记与气缸盖罩垫片的上边缘相对齐。 6.松开水泵螺栓。顺时针转动水泵,以释放皮带张力。 7.随皮带一起,拆下曲轴皮带轮与曲轴链轮。 安装 1.确保正时皮带对齐3与4。 2.装配曲轴皮带轮和曲轴链轮(正时皮带仍附在上面)。 注意:确保在机油泵体与链轮间皮带没有折叠。 3.在另外的链轮上装配皮带,然后将其松弛的绕在导轮上。 注意:确保在链轮之间皮带是紧绷的。 4.清洁曲轴皮带轮螺栓5。给螺纹涂防腐剂(AMW 188 000 02或等效物)。安装曲轴皮带轮螺栓。 5.轻轻拧紧曲轴皮带轮螺栓5。 6.逆时针转动水泵以消除正时皮带过度的松弛。 7.轻轻拧紧水泵螺栓。 8.确保正时皮带对齐3与4。 9.锁止曲轴皮带轮。使用工具NO.2084(如果可得到)。 注意:顺时针慢慢地转动曲轴直到工具位于前发动机座。 10.拧紧螺栓5到350牛·米。使用工具NO.2079与扭力板手。 注意:这个拧紧力矩值仅适用于使用工具NO.2079时。 11.拆下锁止工具。 12.慢慢地转动曲轴到第一缸上止点位置。确保正时标记对齐3与4。 13.松开水泵螺栓。 14.转动水泵,直到在▼处皮带正好能用手指扭曲90°。 15.拧紧水泵螺栓到20牛·米。 16.顺时针转动曲轴两圈。 17.确保正时标记对齐3与4。确保分火头臂与分电器壳体的第一缸标记相对齐。 18.按与拆卸时相反的顺序安装其余部件。 |
|
|
