80 2.0 16V手动张紧器

车  型：    80/100 2.0 16V

年  款：    1990-1994

发动机号：  手动张紧器

            6A，ACE

拆卸

1.拆卸：

发动机下部护罩(如果装配)。

• 辅助驱动带。

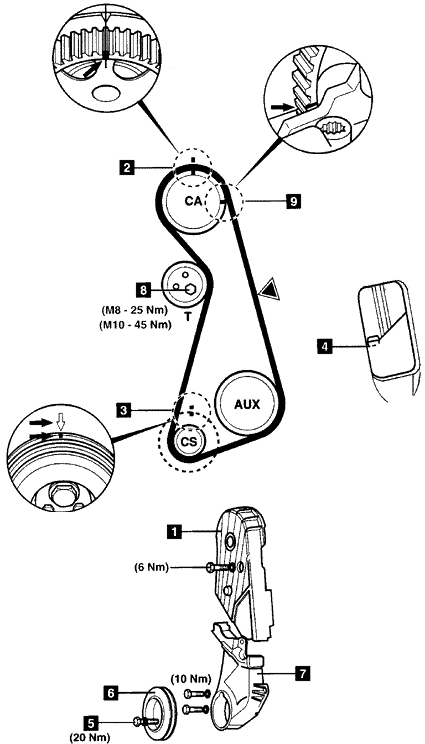

• 上正时皮带罩1。

  注意：80车型-拆下冷却风扇。

2.转动曲轴到第一缸上止点位置。确保正时标记对齐2，3与4。

3.如果拆卸气缸盖罩：使用凸轮轴链轮后正时标记9。

  注意：将凹槽与上气缸盖表面对齐。

4.拆卸：

• 曲轴皮带轮螺栓5。
• 曲轴皮带轮6。
• 水泵皮带轮(如果装配)。
• 下正时皮带罩7。

5.松开张紧轮螺栓8。逆时针转动张紧轮到释放皮带上的张力。轻轻拧紧螺栓。

6.拆下正时皮带。

安装

1.确保正时标记对齐2与4。

2.如果气缸盖被拆卸：确保凸轮轴链轮后正时标记对齐9。

  注意：凹槽与上气缸盖罩表面相对齐。

3.从曲轴链轮开始,逆时针方向安装正时皮带。

4.在▼处把张力计安装在皮带上。使用工具NO.210。

5.顺时针转动曲轴,直到张力计指示13-14单位。使用MATRA V.159板手。

6.拧紧张紧轮螺栓。拧紧顺序：25牛·米(M8)/45牛·米(M10) 8。

7.拆下张力计。顺时针转动曲轴两圈。

8.确保正时皮带对齐2与4。

9.再检查皮带张力。

  注意：如果在▼处皮带能用手指扭曲90°,皮带张力是正确的。

10.按与拆卸时相反的顺序安装其余部件。

11.拧紧曲轴皮带轮螺栓。拧紧力矩：20牛·米 5。

  注意：曲轴皮带轮螺栓孔是偏心孔。
