80 2.0 16V自动张紧器

车   型：  80/100/A6 2.0 16V

年   款：  1994-1997

发动机号： 自动皮带张紧轮

           ACE

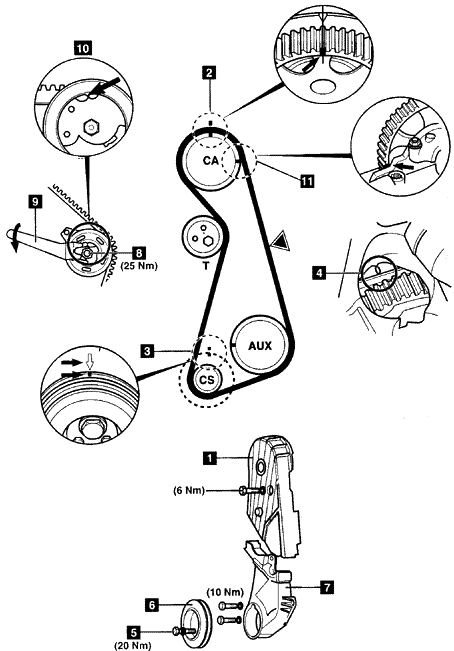

拆卸

1.拆卸：

• 发动机下部护罩。
• 辅助驱动带。
• 上正时皮带罩1。

  注意：80车型-拆下冷却风扇。

2.转动曲轴到第一缸上止点位置。确保正时标记对齐2，3与4。

3.如果气缸盖已被拆卸：使用凸轮轴链轮后正时标记11。

  注意：凹槽与气缸盖上表面对齐。

4.拆卸：

• 曲轴皮带轮螺栓5。
• 曲轴皮带轮6。
• 下正时皮带罩7。

5.松开张紧轮螺母8。顺时针转动张紧轮以释放皮带上的张力。轻轻拧紧螺母。

6.拆下正时皮带。

安装

1.确保正时标记与2和4对齐。

2.如果气缸盖已被拆卸：确保凸轮轴链轮后正时标记对齐11。

  注意：凹槽对齐气缸盖上表面。

3.从曲轴链轮开始,逆时针方向安装正时皮带。

4.逆时针转动张紧轮直到它接触止块。使用MATRA V.159板手9。

5.释放张力,直到标记精确对齐10。

  注意：发动机必须在冷机时。

6.拧紧张紧轮螺母。拧紧力矩：25牛·米 8。

7.顺时针转动曲轴两圈。确保正时标记与2和4对齐。

8.检查张紧轮标记是否对齐10。

9.如果没有对齐：重复张紧步骤。

10.在▼处对皮带施加稳固的姆指压力。张紧轮标记应该分开10。

11.释放施加在皮带▼处的姆指压力。

12.顺时针转动曲轴两圈。确保正时标记对齐2和4。

13.张紧轮标记应该重新对齐10。

14.按与拆卸时相反的顺序安装其余部件。

15.拧紧曲轴皮带轮螺栓。拧紧力矩：20牛·米 5。

  注意：曲轴皮带皮带轮螺栓孔是偏心孔。
