100 2.3

车  型：    80/COUPE 2.3；100 2.3

年  款：    1991-1994

发动机号：  NG，AAR

拆卸

1.拆卸：

• 发动机下部护罩。
• 前保险杠总成与装饰板。
• 散热器安装螺栓。

2.向前移动散热器并用工具支撑住。使用工具NO.3251。

3.拆卸：

• 带粘液离合器的风扇。
• 辅助驱动带。
• 辅助驱动带张紧轮。

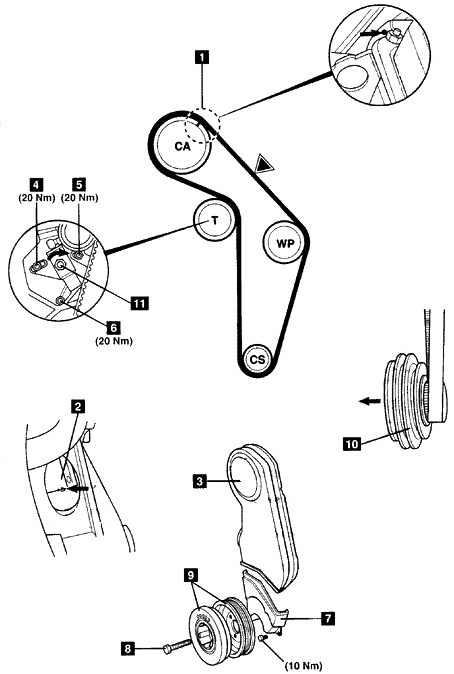

4.顺时针转动曲轴,直到凸轮轴链轮上的正时标记与气缸盖罩垫片上缘对齐1。

5.确保飞轮正时标记对齐2。

6.拆下上正时皮带罩3。

7.松开张紧轮螺栓一圈4和5。

8.松开张紧轮螺栓6。把张紧器从皮带移开。

9.拆下下正时皮带罩7。

10.锁止曲轴皮带轮/减震器。使用工具NO.3256。拆下曲轴螺栓8。

11.拆下曲轴皮带轮/减震器9。

  注意：把曲轴皮带轮/减震器和曲轴链轮、正时皮带作为一个总成，从发动机中拉出10。如果要重复使用正时皮带，在正时皮带上用粉笔标出正时皮带的传动方向。

安装

  注意：安装正时皮带时发动机必须处于冷机状态。

1.确保正时标记对齐1和2。

2.将正时皮带安装到曲轴链轮上。安装曲轴皮带轮/减震器和曲轴链轮、正时皮带总成到曲轴上10。

3.安装曲轴螺栓8。在螺纹与接触面上涂上密封胶(AMV 188 001 02或等效物）。

4.锁止曲轴皮带轮/减震器。使用工具NO.3256。拧紧曲轴螺栓8到350牛·米。使用工具NO.2079与扭力板手。

  注意：如果没有得到工具NO.2079：拧紧曲轴螺栓到450牛·米8。

5.安装下正时皮带罩7。拧紧螺栓到10牛·米。

6.将正时皮带装配到剩余的链轮上。确保在链轮间的皮带是紧绷的。

7.确保正时标记相对齐1和2。

8.顺时针方向施加扭矩25牛·米(NG发动机)或35牛·米(AAR发动机)到张紧轮六角形螺栓11。确保扭力板手在垂直位置。

9.拧紧张紧轮螺栓到20牛·米4，5和6。

10.顺时针转动曲轴两圈。确保正时标记对齐1和2。

11.在▼处连接张力计。使用工具NO.210。检查张力计读数。

    AAR：13.0-13.5 单位。NG：14.0-14.5 单位。

12.如果张力计不和技术规范一致：松开螺栓4，5和6。调整张紧器的位置。拧紧螺栓到20牛·米。

13.按与拆卸时相反的顺序安装其余部件。
