进口汽车>>正时皮带拆装及正时图>>奥迪 |
80 V6 2.6/2.8 |
|
AUDI
车 型: 80 2.6/2.8;A4 2.6/2.8;100 2.6/2.8;A6 2.6/2.8 ;A8 2.8; Cabio 2.6 年 款: 1991-2001 发动机代号: AAH,ABC 拆卸 1.举升并支撑住汽车。2.A4:把散热器支撑板移动到维修位置:

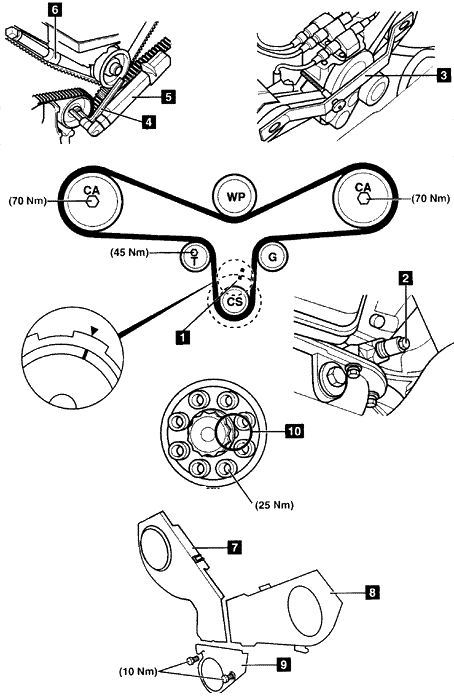

4.松开正时皮带左罩7和右罩 8。 5.转动曲轴到上止点。 6.确保曲轴皮带轮正时标记和正时皮带上对齐 1。 7.确保凸轮轴链轮锁紧板上的大孔相互对着。 8.如果大孔没有相互对着,顺时针转动曲轴一圈。 9.从曲轴箱上拆下上止点(TDC)传感器,拧入曲轴锁紧工具 2,工具号是3242。 10.拆下:
12.松开张紧器螺栓4。 13.拆下正时皮带。 安装 1.确保凸轮轴链轮可以在轴的锥形部分上转动但是不能倾斜。2.在凸轮轴链轮上安装正时皮带。 3.在凸轮轴上安装锁紧工具 3,工具号是3243。 4.按照下面的顺序安装正时皮带:
6.在正时皮带罩和皮带间滑动23毫米直径的隔套 6。 7.在张紧器的六角头螺栓上安装扭矩扳手 5。张紧正时皮带到4Nm,同时拧紧张紧器螺栓 4。 8.拆下扭矩扳手和隔套 6。 9.拧紧张紧器螺栓4到45Nm。 10.拧紧每个凸轮轴链轮螺栓到70Nm。 11.拆下:
13.安装曲轴皮带轮。确保凹槽和曲轴链轮上的突起对齐 10。 14.按照与拆卸相反的顺序安装部件。 |
|
|
