90 2.0 20V

90 2.0 20V

AUDI

车型：90/Coupe 20V；200 20V

年款：1988-1993

发动机代号：NM，3B，7A

拆卸

1.拆下：

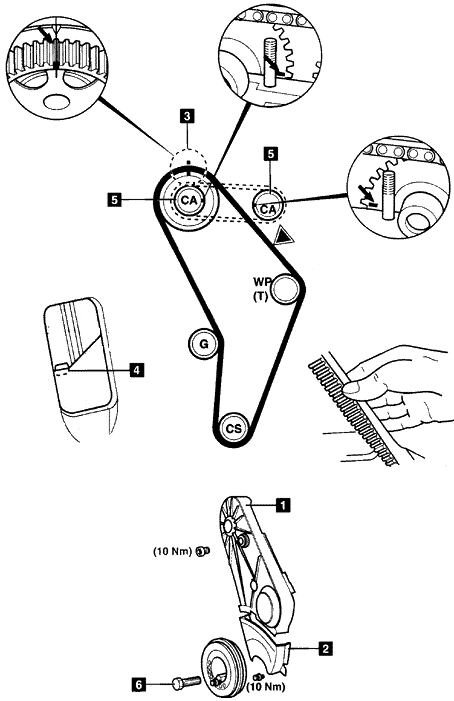

2.转动曲轴到1号气缸的上止点（TDC），确保正时标记对齐 3、4和5。

3.使用2084号工具（如果可得到），锁紧曲轴皮带轮。

4.拆下：

5.拧松水泵螺栓，顺时针转动水泵以释放皮带张力。

6.连同皮带一起拆下曲轴皮带轮和曲轴链轮。

安装

1.确保正时标记对齐 3、4和5。

2.安装曲轴皮带轮和曲轴链轮（正时皮带附在上面）。

注意：确保皮带没有在机油泵体和链轮之间折叠。

3.安装正时皮带到水泵链轮和导轮上。然后保持绷紧，并使它容易装入到凸轮轴链轮上。

4.清洁曲轴皮带轮螺栓6，在螺纹上涂上防腐剂（AMV 188 000 02或是等效物）。安装曲轴皮带轮螺栓。

5.使用2084号工具（如果可得到），锁紧曲轴皮带轮。

6.使用2079号工具和扭矩扳手，拧紧曲轴皮带轮螺栓到350Nm 6。

7.确保正时标记对齐 3、4和5。

8.拆下锁紧工具。

9.逆时针转动水泵皮带轮，直到在皮带的▼处刚好可以用拇指和其它的手指把皮带翻转90°。

10.拧紧水泵螺栓到20Nm。

11.顺时针转动曲轴2圈，确保正时标记对齐 3、4和5。

12.按照与拆卸相反的顺序安装。
