进口汽车>>正时皮带拆装及正时图>>奥迪 |
A4 1.6 |
|
AUDI

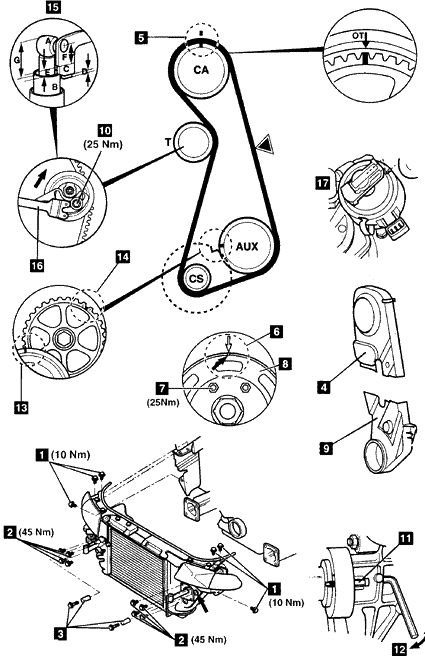

车 型:A4 1.6 年 款:1994-1997 发动机代号:ADP 拆卸 1.举升并支撑住汽车的前部。2.拆下:
4.向前滑动前板。 5.在前部孔中安装上部后面螺栓,以稳定前板。 6.拆下:
8.用内六角扳手拧松粘性联轴器 12。 9.拆下正时皮带上罩 4。 10.转动曲轴到1号气缸上止点(TDC)。 11.对齐正时标记 5和6。 12.拆下:
14.顺时针转动张紧器,使它远离皮带。轻轻地拧紧螺栓10。 15.拆下正时皮带。 注意:如果皮带要重新使用,就要在皮带上用粉笔标记它的转动方向。 安装 1.确保凸轮轴链轮正时标记对齐 5。2.安装正时皮带到曲轴链轮和附件驱动轴链轮上。 3.暂时地安装曲轴链轮(用1个螺栓)。 4.确保曲轴皮带轮上的正时标记和附件驱动轴链轮上的标记对齐 13。 注意:不要使用贴有‘OT’的附件驱动轴链轮正时标记 14。 5.在张紧轮和凸轮轴链轮上安装正时皮带。注意:确保链轮间皮带的非张紧侧被绷紧。 6.拧松张紧器螺栓 10。7.顺时针转动张紧器,直到活塞 15A 完全地展开且活塞 15B 已经升高大约1毫米。使用2587号扳手 16。 8.轻轻地拧紧张紧器螺栓 10。 9.拆下:
12.确保曲轴皮带轮上的正时标记对齐 6。 13.顺时针转动曲轴2圈,确保正时标记对齐 5和6。 14.拆下分电器盖。 15.确保分电器分火头和分电器体上的1号气缸标记对齐 17。 16.如下检查张紧器杆 15C 是否与活塞 15B 的上边缘对齐:
18.如果对齐不正确或是尺寸15 G不是25-29mm,重复张紧步骤。 注意:如果在安装后,活塞的上边缘 15B 在区域 15D 和 15E 之内,正确的调整被保留了。 19.拧紧张紧器螺栓到25Nm 10。20.拧紧曲轴皮带轮螺栓到25Nm 7。 21.按照与拆卸相反的顺序安装部件。 22.把前板向后推到原位置,拆下3369号支撑导向装置 3。安装螺栓。 23.拧紧8mm螺栓到45Nm 2,拧紧6mm螺栓到10Nm 1。 |
|
|
