A4 1.6 AHL发动机

车      型：A4 1.6

年      款：1996-01

发动机代号：AHL

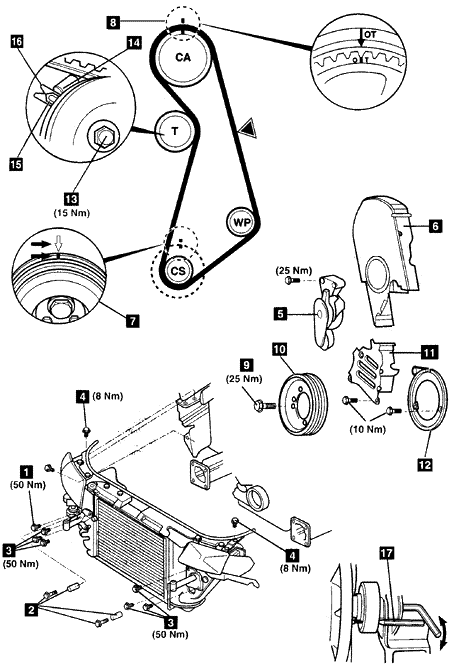

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 发动机下挡板
• 前保险杠
• 空气滤清器进气管
• 前板螺栓1

3.在前板中安装3369号支撑导向装置 2。

4.拆下前板螺栓 3和4。

5.向前滑动前板。

6.拆下辅助驱动皮带。

7.使用销5mm销锁紧冷却风扇粘性联轴器 17。

8.使用内六角扳手拧松粘性联轴器。

9.折下：

• 辅助驱动皮带张紧器5
• 正时皮带上罩6

10.转动曲轴到1号气缸的上止点。

11.确保正时标记对齐 7和8。

12.拆下：

• 曲轴皮带轮螺栓 9
• 曲轴皮带轮 10
• 正时皮带中心罩 11
• 正时皮带下罩 12

13.拧松张紧器螺母 13。顺时针转动张紧器使它远离皮带,轻轻地拧紧螺母。

14.拆下正时皮带

   注意:如果要重新使用皮带,用粉笔在皮带上标记皮带的转动方向。

安装

1.确保正时标记对齐 7和8。

2.按照下面的顺序安装正时皮带：

• 曲轴链轮
• 水泵链轮
• 张紧器
• 凸轮轴链轮

  注意：如果要重新使用旧的皮带，注意皮带转动的方向。

3.确保张紧器固定凸起正确接合 14。

4.拧松张紧器螺母 13。

5.使用Matra V 159扳手,逆时针转动张紧器到极限位置。

6.拧松张紧器螺母，直到指针 15 比槽 16 低大约10mm。

7.拧紧张紧器螺母到15Nm 13。

8.顺时针转动曲轴2圈到1号气缸的上止点位置。

9.在皮带的▼处用拇指施加稳固的压力。

10.指针 15 和槽 16 必须分开。

11.从皮带上释放拇指压力。

12.确保指针 15 和槽 16 对齐。

13.安装:

• 正时皮带下罩12
• 正时皮带中心罩11
• 曲轴皮带轮10
• 曲轴皮带轮螺栓9

14.拧紧曲轴皮带轮螺栓到25Nm 9。

15.按照与拆卸相反的顺序安装部件。
