A4 1.8/1.8T

车      型：A4 1.8/涡轮增压发动机；A6 1.8/涡轮增压发动机

年      款：1994-2001

发动机代号：ADR(→07/97),AEB,AJL

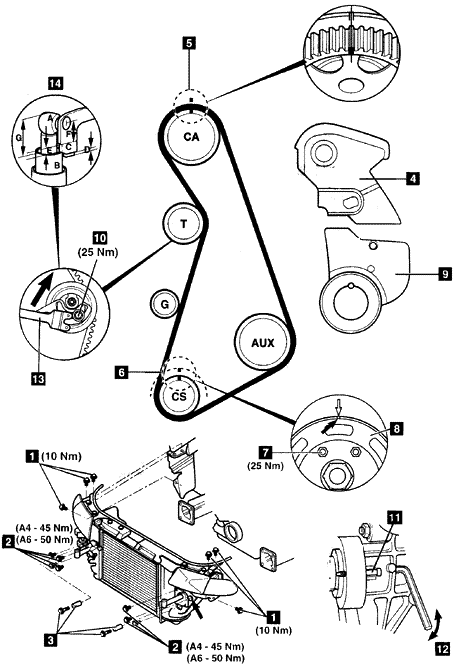

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 发动机下挡板
• 前保险杠
• 空气滤清器进气管
• 前板螺栓 1和2

3.在前板中安装3369号支撑导向装置 3。

4.向前滑动前板。

5.A4：在前部孔中重新安装后部上面螺栓以稳定前板。

6.拆下：

• 辅助驱动皮带
• 辅助驱动皮带张紧器

7.使用5x60mm的螺栓锁紧冷却风扇粘性联轴器 11。

8.用内六角板手拧松粘性联轴器 12。

9.拆下正时皮带上罩 4。

10.转动曲轴到1号气缸的上止点。

11.确保正时标记对齐 5和6。

12.拆下：

• 曲轴皮带轮螺栓7
• 曲轴皮带轮8
• 正时皮带下罩9

13.拧松张紧器螺栓 10。

14.顺时针转动张紧器,使它远离皮带。轻轻地拧紧螺栓 10。

15.拆下正时皮带。

 注意：如果皮带要重新使用，用粉笔在皮带上标记皮带的转动方向。

安装

1.确保正时皮带标记对齐 5。

2.在曲轴链轮和附件驱动轴链轮上安装正时皮带。

 注意：如果要使用旧的皮带，注意皮带上的转动方向标记。

3.安装：

• 正时皮带下罩9
• 曲轴皮带轮8
• 曲轴皮带轮螺栓7

4.轻轻地拧紧曲轴皮带轮螺栓7。

5.确保曲轴皮带轮上的正时标记对齐 6。

6.在张紧器皮带轮和凸轮轴皮带轮上安装正时皮带。

7.拧松张紧器螺栓 10。

8.使用Matra V 159扳手 13，顺时针转动张紧器，直到活塞 14A 完全地展开且活塞 14B 已经升起大约1mm。

9.轻轻地拧紧张紧器螺栓10。

10.顺时针转动曲轴2圈。

11.确保正时标记对齐 5和6。

12.按下列方法检查张紧器杆 14C 是否与活塞 14B 的上边缘对齐：

• 14 D-调整正确
• 14 E-磨损区域，重新调整
• 14 F-检查张紧器并重新调整

13.当调整正确时,尺寸 14G 将是25-29mm。

14.如果调整不正确或是尺寸 14G不是25-29mm，重复张紧步骤。

  注意：调整后，如果活塞 14B 的上边缘位于区域 14D 和 14E之内，正确的调整被保留了。

15.拧紧张紧螺栓到25Nm 10。

16.拧紧曲轴皮带轮螺栓到25Nm 7。

17.按照与拆卸相反的顺序安装部件。

18.把前板推回到原位,拆下3369号支撑导向装置 3。安装螺栓。

19.拧紧螺栓到-A4:45Nm；A6：50Nm  2。拧紧螺栓到10Nm 1。
