进口汽车>>正时皮带拆装及正时图>>奥迪 |
A4 1.8 |
|
AUDI

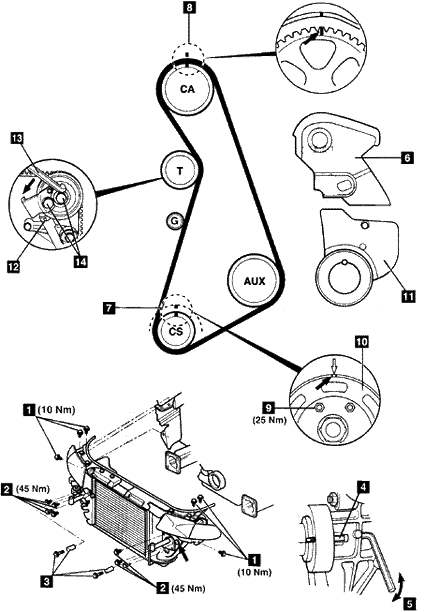

车 型:A4 1.8 年 款:1997.08-2001 发动机代号:ADR 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.在前板中安装3369号支撑导向装置 3。 4.向前滑动前板。 5.A4:在前部孔中重新安装后部上面螺栓,以稳定前板。 6.拆下:
7.使用5x60mm的螺栓锁紧冷却风扇粘性联轴器 4。 8.用内六角板手拧松粘性联轴器 5。 9.拆下正时皮带上罩 6。 10.转动曲轴到1号气缸的上止点。 11.确保正时标记对齐 7和8。 12.拆下:
13.逆时针转动张紧器皮带轮,直到推杆和张紧器壳体上的孔对齐 12。使用8mm的内六角扳手 13。用一根合适的销穿过张紧器壳体上的孔以固定推杆。 注意:不要松开螺栓 14。 14.拆下正时皮带。 注意:如果皮带要重新使用,用粉笔在皮带上标记皮带的转动方向。 安装 1.确保正时标记对齐 8。 2.在曲轴链轮和附件驱动轴链轮上安装正时皮带。 注意:如果要重新使用旧的皮带,注意皮带上的转动方向标记。 3.安装:
4.轻轻地拧紧曲轴皮带轮螺栓 9。 5.确保正时标记对齐 7。 6.在张紧器皮带轮和凸轮轴链轮上安装正时皮带。 7.确保链轮之间的皮带的非张紧侧被绷紧。 8.使用8mm内六角扳手 13,轻轻地逆时针转动张紧器皮带轮。从张紧器壳体上拆下销以松开推杆 12。 9.顺时针转动曲轴2圈,确保正时标记对齐7和8。 10.按照与拆卸相反的步骤安装部件。 |
|
|
