A4 2.4

车      型：A4 2.4；A4 2.8；A6 2.4；A6 2.8；S4 2.7 涡轮增压

年      款：1997-2001

发动机代号：AGA,AJG,ALF,AGB,ALG,ALW,APR,AQD

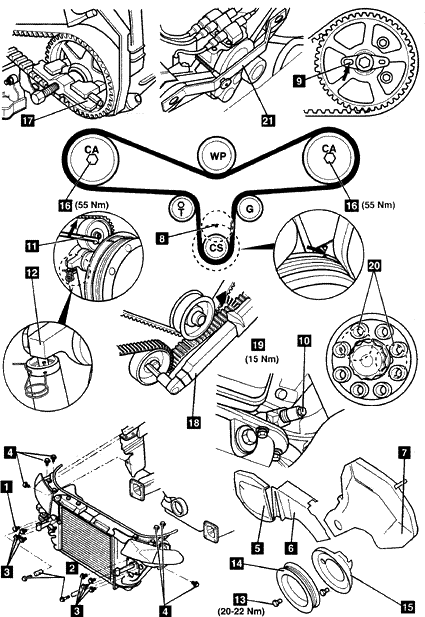

拆卸

1.拆下:

• 发动机盖
• 发动机下护板
• 中冷器软管(涡轮增压发动机)

A4/A6

2.拆下:

• 前保险杠
• 散热器支撑板与空气滤清器间的进气导管
• 散热器支撑板螺栓 1

3.通过散热器支撑板上的孔中安装3369号支撑导向装置 2。

4.拆下散热器支撑板 3和4。

5.把散热器支撑板移动到维修位置。

全部车型

6.断开二次空气喷射软管（如果安装有）。

7.拆下：

• 带粘性离合器的风扇（左旋螺纹）。使用工具Nos 3212和3312
• 辅助驱动皮带
• 辅助驱动皮带张紧器
• 正时皮带罩 5，6和7

8.顺时针转动曲轴到上止点，确保曲轴皮带轮正时标记对齐 8。

9.确保凸轮轴链轮锁止板上的大孔相互对着 9。

10.如果大孔朝外，顺时针转动曲轴1圈。

11.从气缸体上拆下塞子，安装3242号锁止销 10。

  注意：曲柄臂上的上止点孔必须要和塞子孔对齐。

12.使用内六角扳手 11，慢慢地顺时针转动张紧器皮带轮，直到推杆和张紧器壳体上的孔对齐。

13.使用2mm直径的销锁定张紧器推杆 12。

14.拆下:

• 曲轴皮带轮螺栓13
• 曲轴皮带轮14
• 带粘液离合器风扇安装支架
• 正时皮带下罩15
• 正时皮带

     注意:如果皮带要重新使用,用粉笔在皮带上标记皮带的转动方向。

安装

注意：更换张紧器皮带轮（2.7/2.8）

1.确保凸轮轴锁止板上的大孔相互对着 9。

2.暂时在凸轮轴链轮上安装3391号凸轮轴锁止工具 21。

3.拧松每个凸轮轴链轮的螺栓大约5圈 16。

4.拆下3391号锁止工具 21。

5.使用T40001号工具，从轴的锥形部分松开凸轮轴链轮。

6.轻轻地拧紧每个凸轮轴链轮螺栓 16。

7.确保凸轮轴链轮可以自由地转动，但不倾斜。

8.确保曲轴锁止销定位正确 10。

9.从曲轴链轮开始，按逆时针的方向安装正时皮带。

10.确保链轮间皮带的非张紧侧绷紧。

   注意：如果要重新使用旧的皮带，转动方向标记。

11.在凸轮轴链轮上安装3391号凸轮轴锁紧工具 21。

12.使用内六角扳手 11，顺时针充分拧紧张紧器皮带轮。

13.从张紧器壳体上拆下销以松开推杆 12。

14.拆下内六角扳手,在张紧器上安装扭矩扳手 18。

15.逆时针施加15Nm扭矩到张紧器 19。

16.拆下扭矩扳手。

17.拧紧每个凸轮轴链轮螺栓到55Nm 16。

18.拆下:

• 凸轮轴锁紧工具21
• 曲轴锁止销10

19.把塞子安装到气缸体上。

20.安装曲轴皮带轮,确保皮带轮上的槽和轮毂对齐 20。

21.按照与拆卸相反的顺序安装部件。

22.拧紧曲轴皮带轮螺栓到20-22Nm  13。
