316/318(E30)

车      型：316i；318i；518i

年      款：1988-1993

发动机代码：M40

拆卸

1.排空冷却液

2.拆卸

• 冷却风扇和导流罩
• 散热器
• 辅助传动皮带
• 水泵皮带轮
• 分电器
• 顶部软管和节温器罩
• TDC/RPM传感器
• 气缸盖罩

3.将曲轴转到1号气缸的上止点。

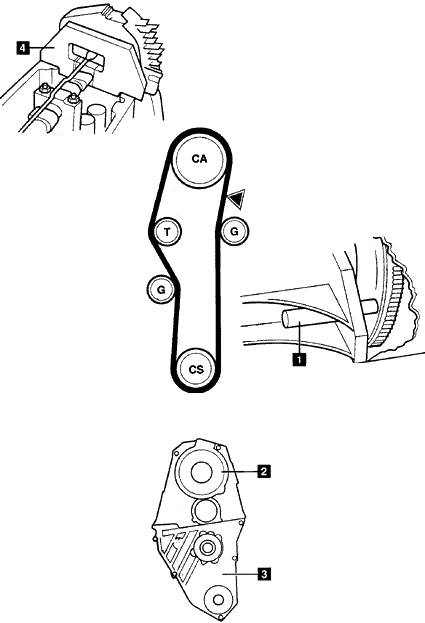

4.使用工具11.2.300插入飞轮正时销1 。

5.安装调整工具4到凸轮轴上，工具号11.3.190。

6.拆卸

• 曲轴皮带轮
• 正时皮带上盖2
• 正时皮带下盖3

7.松开凸轮轴链轮螺栓

8.松开张紧器螺栓以释放皮带张力

9.拆下正时皮带

安装

注意：不要重装旧的皮带

1.使用工具11.2.300确保飞轮正时销1正确定位。

2.使用工具11.3.190,确保调整工具4被正确地定位在凸轮轴上。

3.确保凸轮轴链轮刚好能用手顺时针转动直到挡块位置。

4.从曲轴皮带轮开始逆时针方向装配正时皮带。确保非张紧侧链轮之间的皮带是拉紧的。

5.将张力计附着于皮带的▼处 。将张力计调零。

6.逆时针转动张力计，直到张力计显示45个单位。

7.拧紧张紧器螺栓到22牛顿.米。

8.拧紧凸轮轴链轮螺栓到63牛顿.米。

9.拆卸

• 张力计
• 凸轮轴调整工具
• 飞轮正时销

10.顺时针方向转动曲轴2圈。

 11.安装

• 飞轮正时销1
• 凸轮轴调整工具4

 12.将张力计附着于皮带的 ▼处。

 13.检查冷却液出口管上方的气缸盖温度。使用温度传感器编号为11.5.060 。

 14.松开凸轮轴链轮螺栓。

 15. 松开张紧器螺栓。逆时针方向转动张紧器皮带轮直到张力计显示45个单位。

 16.缓慢地顺时针方向转动张紧器皮带轮直到张力计显示下列皮带张力：

  17.拧紧张紧器螺栓到22牛顿.米。

  18.拧紧凸轮轴链轮螺栓到63牛顿.米。

  19.按照与拆卸过程相反的顺序安装部件。

  20.装配曲轴皮带轮。确保定位销正确地定位。将螺栓拧紧到23牛顿.米。

  21.重新加注冷却系统。
