进口汽车>>正时皮带拆装及正时图>>宝马 |
320/323/325 |
|
BMW

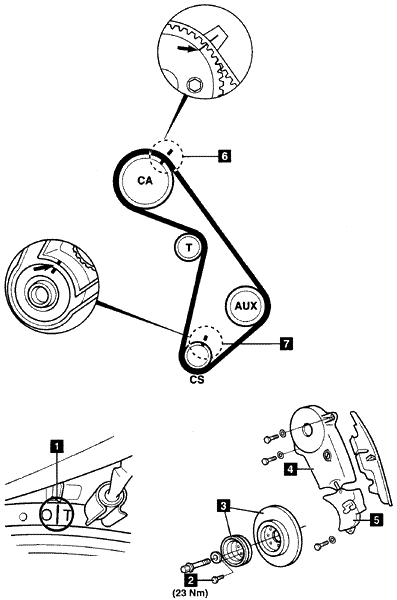

车 型:320i/323i(E21);320i/323i/325i(E30); 520i/525i/e(E28);520i/525i(E34)Z1 年 款:1977-1993 发动机代码:M20 拆卸 1.转动曲轴到1号气缸上止点位置。确保正时标记1对齐。 2. E28/E30: 拆卸分电器盖。确保分电器分火头与分电器体上的标记对齐。 E34: 拆卸分电器盖、分电器分火头与底板。 3.使用工具11.5.030固定住水泵皮带轮。使用扳手11.5.040,拧松风扇联轴节然后拆下粘性联轴器驱动风扇。 4.拆下水泵皮带轮。 5.拆卸
6.松开皮带张紧器螺栓。移动张紧器使之离开皮带。轻轻地拧紧螺栓。 7. 拆下正时皮带。 安装 注意:不要重装旧的皮带。1.确保正时标记6和7对齐。E28/E30:确保分电器分火头与分电器体上的标记对齐。 2.从曲轴皮带轮开始逆时针方向装配正时皮带。确保链轮之间的皮带是拉紧的。 3.确保正时标记6与7对齐。 4.松开张紧器螺栓。 5.顺时针方向转动曲轴两圈。 6.确保正时标记6和7对齐。拧紧张紧器螺栓到23牛顿.米。 7.安装
8.装配曲轴皮带轮/减震器3。确保定位销正确定位。 9.拧紧曲轴皮带轮螺栓到23牛顿.米。 10.安装
|
|
|
